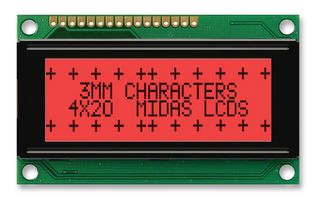

MC42004A6W-FPTLR-V2
LCD Alfanumérico, 20 x 4, Negro sobre Rojo, 5 V, Paralelo, Inglés, Japonés, Transflectivo
La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteMIDAS DISPLAYS
No. Parte FabricanteMC42004A6W-FPTLR-V2
No. Parte Newark03AC3515
Su número de pieza
Hoja de datos técnicos
Disponible para realizar pedido
Plazo de entrega estándar del fabricante: 19 semana(s)
| Cantidad | Precio en USD |
|---|---|
| 1+ | $21.700 |
| 5+ | $20.750 |
| 10+ | $19.780 |
| 25+ | $18.800 |
| 90+ | $17.750 |
| 135+ | $17.430 |
| 270+ | $16.960 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$21.70
nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Información del producto
FabricanteMIDAS DISPLAYS
No. Parte FabricanteMC42004A6W-FPTLR-V2
No. Parte Newark03AC3515
Hoja de datos técnicos
Carácter x Línea20 x 4
Aspecto de la PantallaNegro sobre Rojo
Voltaje Lógico5 V
Fuentes ConfiguradasInglés, Japonés
Modo de DisplayTransflectivo
Tamaño de Caracter4.03
Display LCD, TipoFSTN
Tamaño de Módulo77mm x 47mm
Temperatura de Trabajo Mín.-20
Temperatura de Trabajo Máx.70
Fabricación de la PantallaCOB
Color de RetroiluminaciónRojo
Rango de Producto-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (25-Jun-2025)
Resumen del producto
The MC42004A6W-FPTLR-V2 from Midas is a chip on board LCD alphanumeric module. The overall size of module is 77mm x 47mm x 14.5mm (W x H x D), character size is 2.3mm x 4.03mm (W x H), character pitch is 0.48mm x 0.48mm (W x H).
- Typical input voltage is 5V
- Supply current is 1.5mA at Vdd = 5V
- 20 character number per line & 4 character line
- Character height is 4mm
- FSTN transflective STN
- LED red backlight
- 6 "o" clock viewing direction
- SPLC780D controller
- Operating temperature range from -20°C to 70°C
- Display duty 1/16, Driving bias 1/5
- Amber LED backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole SIL (top right) connection, 2.54mm pitch
Especificaciones técnicas
Carácter x Línea
20 x 4
Voltaje Lógico
5 V
Modo de Display
Transflectivo
Display LCD, Tipo
FSTN
Temperatura de Trabajo Mín.
-20
Fabricación de la Pantalla
COB
Rango de Producto
-
Aspecto de la Pantalla
Negro sobre Rojo
Fuentes Configuradas
Inglés, Japonés
Tamaño de Caracter
4.03
Tamaño de Módulo
77mm x 47mm
Temperatura de Trabajo Máx.
70
Color de Retroiluminación
Rojo
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (25-Jun-2025)
Documentos técnicos (1)
Legislación y medioambiente
US ECCN:Unknown
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (25-Jun-2025)
Descargue el certificado de cumplimiento del producto
Certificado de conformidad del producto
