Imprimir página
Disponible para realizar pedido
Plazo de entrega estándar del fabricante: 16 semana(s)
| Cantidad | Precio en USD |
|---|---|
| 1+ | $0.341 |
| 10+ | $0.253 |
| 25+ | $0.230 |
| 50+ | $0.219 |
| 100+ | $0.206 |
| 250+ | $0.193 |
| 500+ | $0.187 |
| 1000+ | $0.168 |
Precio para:Cada (Empaquetado en Cinta Cortada)
Mínimo: 1
Múltiple: 1
$0.34
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteNEXPERIA
No. Parte Fabricante74HC02PW-Q100,118
No. Parte Newark33AC1227
Rango de Producto74HC02
Hoja de datos técnicos
Función LógicaNOR Gate
No. de ElementosQuad
No. de Entradas2
No. de Pines14Pines
Circuito Lógico, TipoTSSOP
Estuche / Paquete CITSSOP
Rango de Producto74HC02
Familia Lógica de CI74HC
Tensión de Alimentación Mín.2
Tensión de Alimentación Máx.6
Entrada de Disparador SchmittWithout Schmitt Trigger Input
Corriente de Salida-
Temperatura de Trabajo Mín.-40
Temperatura de Trabajo Máx.125
Norma de Cualificación AutomotrizAEC-Q100
Nivel de Sensibilidad a la Humedad (MSL)MSL 1 - Unlimited
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto
74HC02PW-Q100,118 is a quad 2-input NOR gate. This device inputs include clamp diodes. This enables the use of current limiting resistors to interface inputs to voltages in excess of VCC. This product has been qualified to the automotive electronics council (AEC) standard Q100 (Grade 1) and is suitable for use in automotive applications. It complies with JEDEC standards (JESD8C (2.7V to 3.6V), JESD7A (2V to 6V), It features ESD protection (MIL-STD-883, method 3015 exceeds 2000V, HBM JESD22-A114F exceeds 2000V, MM JESD22-A115-A exceeds 200 V (C = 200pF, R = 0 ohm).
- Wide supply voltage range from 2.0V to 6.0V, CMOS input level
- CMOS low power dissipation, high noise immunity
- Latch-up performance exceeds 100mA per JESD 78 Class II Level B
- Input leakage current is ±0.1μA max at (VI=VCC or GND;VCC = 6V, 25°C)
- Supply current is 2μA max at (VI=VCC or GND;IO = 0A;VCC = 6V, 25°C)
- Input capacitance is 3.5pF typical at (25°C)
- Propagation delay is 25ns typical at (VCC = 2V, 25°C)
- Transition time is 19ns typical at (VCC = 2V, 25°C)
- Operating temperature range from -40°C to +125°C

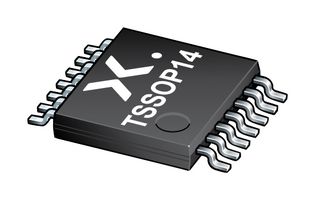

- TSSOP14 package
Especificaciones técnicas
Función Lógica
NOR Gate
No. de Entradas
2
Circuito Lógico, Tipo
TSSOP
Rango de Producto
74HC02
Tensión de Alimentación Mín.
2
Entrada de Disparador Schmitt
Without Schmitt Trigger Input
Temperatura de Trabajo Mín.
-40
Norma de Cualificación Automotriz
AEC-Q100
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
No. de Elementos
Quad
No. de Pines
14Pines
Estuche / Paquete CI
TSSOP
Familia Lógica de CI
74HC
Tensión de Alimentación Máx.
6
Corriente de Salida
-
Temperatura de Trabajo Máx.
125
Nivel de Sensibilidad a la Humedad (MSL)
MSL 1 - Unlimited
Documentos técnicos (2)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (21-Jan-2025)
Descargue el certificado de cumplimiento del producto
Certificado de conformidad del producto
