KIT33903BD3EVBE

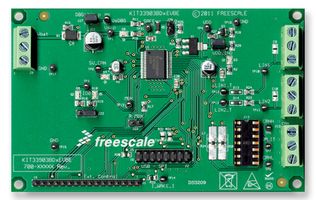

El KIT33903BD3EVBE es una tarjeta de evaluación 33903BD3, SBC Gen2 con interfaz CAN de alta velocidad y LIN. Esta tarjeta de evaluación incluye un punto de prueba de E/S que se puede configurar para subir a VSUP o bajar a GND a través de una resistencia y un LED indicador. Se configura fácilmente a través de la configuración del puente. El SBC también se puede ejercitar en modo de depuración (no es necesario actualizar ni monitorear el sistema de vigilancia) simplemente completando un puente. Se pueden implementar resistencias específicas en los pines DBG y MUX a través de configuraciones de puentes simples. El estado de E/S-0, 5V_CAN, SAFE y VDD se puede monitorear visualmente a través de LED integrados. Las señales de bus CAN y LIN se proporcionan a través de conectores de bloque de terminales. Se implementa un conector de bloque de terminales aislado para proporcionar energía a la placa de evaluación con una fuente de alimentación de CD externa.

• Rango de voltaje de suministro de funcionamiento nominal de 5.5V a 27V
• Regulador de 5V/3.3V para la MCU con un transistor de balasto PNP externo para aumentar la capacidad de corriente
• Se admiten múltiples opciones de terminación de bus CAN a través del socket
• Una E/S de lado alto/bajo (SPI configurable) accesible a través de un punto de prueba
• Estado de E/S 0 indicado por LED (depende de la configuración del puente)
• Configuración del modo de depuración/vigilancia mediante la configuración de los puentes
• Voltaje de salida MUX accesible a través de un punto de prueba y resistencia externa seleccionable a través de un puente
• Puntos de prueba LIN1_T y LIN2_T para monitorear voltajes de E/S (SPI configurable)
• Conector de cabezal estándar de 2 x 8 pines de 100 mil para comunicación SPI

Contenido

Tarjeta/módulo de evaluación ensamblado y probado en bolsa antiestática, cables varios, CD-ROM.
