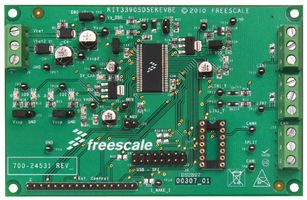

KIT33905D5EKEVBE

El KIT33905D5EKEVBE es un kit de evaluación para el chip base del sistema MC33905 Gen2 con interfaz CAN y LIN de alta velocidad. Este kit es compatible con los dispositivos MC33905D5 y MC33904, que son la familia de chips de base de sistema de segunda generación, que combinan varias características y mejoran los diseños de módulos actuales. Este EVB incluye dos puntos de prueba de E/S que pueden configurarse para subirse a VSUP o bajarse a GND a través de una resistencia y un LED indicador. Estos se configuran fácilmente a través de la configuración de los puentes. El SBC también se puede ejercitar en modo de depuración simplemente rellenando un puente. Los dispositivos funcionan como una unidad de gestión de energía avanzada para la MCU y circuitos integrados adicionales como sensores y transceptores CAN. Tienen una interfaz CAN de alta velocidad mejorada incorporada (ISO11898-2 y -5), con diagnóstico de fallas locales y de bus, protección y modo de operación a prueba de fallas. Los SBC pueden incluir una o dos interfaces LIN 2.0 con interruptores de pines de salida LIN.

• Rango de voltaje de suministro de funcionamiento nominal de 5.5V a 27V
• Entradas de fuente de alimentación enrutadas individualmente para VSUP1 y VSUP2
• Regulador de 5V/3.3V para MCU con un transistor de balasto PNP externo para aumentar la capacidad de corriente
• Se admiten múltiples opciones de terminación de bus CAN a través del socket
• Dos E/S de lado alto/bajo (SPI configurables) accesibles a través de puntos de prueba
• Estado de E/S 0 y E/S 1 indicado por un LED (dependiendo de la configuración del puente)
• Configuración del modo de depuración/vigilancia mediante la configuración de los puentes
• Punto de prueba de voltaje de salida de 3.3V o 5V VAUX (SPI configurable)
• Conector de cabezal estándar de 2 x 8 pines de 100 mil para comunicación SPI
• Conector de cabezal estándar de 16 pines y 100mil para conexiones de tarjeta MCU personalizadas

Contenido

Tarjeta/módulo de evaluación ensamblado y probado en bolsa antiestática, cables varios, CD.
