AXE520127A
Conector Tarjeta-a-Tarjeta, A4S Series, 20 Contactos, Receptáculo eléctrico, 0.4 mm

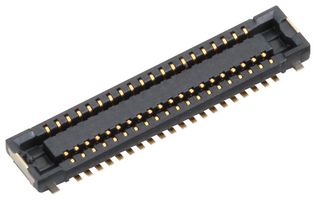

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricantePANASONIC
No. Parte FabricanteAXE520127A
No. Parte Newark79X4599
Rango de ProductoA4S Series
Hoja de datos técnicos
Disponible para realizar pedido
Plazo de entrega estándar del fabricante: 12 semana(s)
| Cantidad | Precio en USD |
|---|---|
| 500+ | $1.630 |
| 1000+ | $1.580 |
| 2500+ | $1.520 |
Precio para:Cada
Mínimo: 500
Múltiple: 500
$815.00
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricantePANASONIC
No. Parte FabricanteAXE520127A
No. Parte Newark79X4599
Rango de ProductoA4S Series
Hoja de datos técnicos
Rango de ProductoA4S Series
Núm. de Contactos20Contactos
Espaciado, Paso0.4mm
Tipo de Terminación del ContactoMontaje Superficial
Núm. de Filas2Líneas
Contacto, ChapadoContactos con Recubrimiento de Oro
Contacto, MaterialAleación Cobre Zinc
Sustancia Extremadamente Preocupante (SVHC)To Be Advised
Resumen del producto
AXE520127A is a narrow pitch connector for board-to-FPC. This facilitates ever-increasing device miniaturization and advanced functionality. Simple lock structure provides tactile feedback to ensure excellent mating/unmating operation feel. This compact and slim structure contributes overall miniaturization of product design. Application includes smartphones, laptops and other mobile devices.
- Tough contact construction provides high resistance to various environmental
- Socket with 20 number of pins, 0.03149inch mated height socket
- Ni plating base, Au plating surface
- Compared to F4S (40 pins, when mated)<gt/>, width: 30% down, Footprint: 30% down
- Ni barrier construction, bellows contact construction, porosity treatment
- V notch and Double contact constructions
- 0.3A/pin contact (Max. 5A at total pin contacts) rated current
- 60VAC/DC rated voltage, 150VAC for 1 minimum dielectric strength
- 1000Mohm minimum insulation resistance (initial)
- Ambient temperature range from -55 to +85°C
Especificaciones técnicas
Rango de Producto
A4S Series
Género
Receptáculo eléctrico
Tipo de Terminación del Contacto
Montaje Superficial
Contacto, Chapado
Contactos con Recubrimiento de Oro
Sustancia Extremadamente Preocupante (SVHC)
To Be Advised
Núm. de Contactos
20Contactos
Espaciado, Paso
0.4mm
Núm. de Filas
2Líneas
Contacto, Material
Aleación Cobre Zinc
Documentos técnicos (2)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:To Be Advised
Descargue el certificado de cumplimiento del producto
Certificado de conformidad del producto
