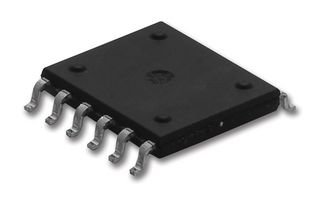

LNK6778K-TL

El dispositivo LinkSwitch™ -HP integra monolíticamente un controlador y un MOSFET de potencia de alto voltaje en un solo paquete. Tiene un esquema de control analógico recientemente desarrollado que permite el modo de conducción continua, fuentes de alimentación reguladas del lado primario de hasta 90 W sin limitación de eficiencia de DCM o ruido audible. Utiliza un esquema de control PWM de modo de corriente pico mejorado con operación multimodo. El motor de control multimodo utiliza el voltaje de la señal de salida del amplificador de error en el pin COMPENSACIÓN para establecer la corriente máxima de funcionamiento y la frecuencia de conmutación para mantener el voltaje de salida en regulación. Para voltajes de pin de COMPENSACIÓN inferiores a VC (MCM) (típico 1.25 V), el dispositivo entra en modulación de ciclos múltiples (MCM) con una corriente máxima fija del 25% del límite de corriente programado. Se han agregado varias mejoras innovadoras al control del modo de corriente máxima para permitir el funcionamiento del CCM regulado por el lado primario sin inestabilidad. Se utiliza en monitores LCD, televisores, adaptadores, electrodomésticos, fuentes de alimentación integradas (DVD, decodificador) e industriales.

• Se utiliza en monitores LCD, televisores, adaptadores, electrodomésticos, fuentes de alimentación integradas (DVD, decodificador) e industriales.
• El MOSFET de 725V simplifica el cumplimiento de los requisitos de reducción de potencia
• Alta flexibilidad de diseño para un bajo costo del sistema, que simplifica drásticamente los diseños de fuentes de alimentación.
• Amplias funciones de protección, la fluctuación de frecuencia reduce el costo del filtro EMI
• Fuga extendida al pin DRAIN, el disipador de calor está conectado a SOURCE para una EMI baja
• El reinicio automático limita el suministro de energía al 3% durante fallas por sobrecarga
• Protección de sobretensión de salida (OVP), reinicio automático o enclavamiento, protección de entrada/salida de línea marrón
• La operación de 132KHz reduce el tamaño del transformador y la fuente de alimentación, límite de corriente programable preciso
• Apagado térmico preciso (OTP), histerético o con enclavamiento
• <gt/> 75% de eficiencia con entrada de 1W a 230VCA,<gt/> 50% de eficiencia con entrada de 0.1W a 230VCA
