TOP245YN

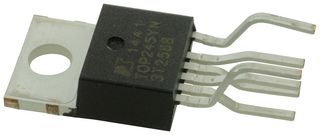

El TOP245YN es un conmutador off-line integrado TOPSwitch-GX EcoSmart en un paquete TO-220 de 6 pines. TOPSwitch-GX utiliza la misma topología comprobada que TOPSwitch, que es rentable al integrar MOSFET de potencia de alto voltaje, control PWM, protección contra fallas y otros circuitos de control en un solo chip CMOS. Muchas funciones nuevas están integradas para reducir el costo del sistema, mejorar la flexibilidad de diseño, alto rendimiento y eficiencia energética. El TOP245YN cuenta con arranque suave, fluctuación de frecuencia para menor EMI, DCMAX más amplio, apagado térmico histérico y paquetes de creepage más grandes. Además, todos los parámetros críticos (límite de corriente, frecuencia, ganancia de PWM) tienen temperaturas más estrictas y tolerancias absolutas para simplificar el diseño y optimizar el costo del sistema.

• Potencia de salida de 85W con 230Vca y 60W entre 85Vca y 265Vca en diseño de marco abierto
• Potencia de salida de 40W con 230Vca y 26W entre 85Vca y 265Vca en adaptador en carcasa no ventilada
• Rango de potencia ampliado para aplicaciones de mayor potencia
• Ciclo de servicio más extenso para capacitor de entrada de mayor potencia con tamaño reducido
• Regula a carga cero sin carga simulada
• Frecuencia de 132KHz que reduce el tamaño de transformador/fuente de alimentación
• Desconexión térmica histerética para recuperación automática tras falla
• Gran histéresis térmica que evita el sobrecalentamiento de la PCB
• Frecuencia de conmutación de 132KHz (pin de frecuencia conectado a fuente) y 66KHz (conectado a control)
• La temperatura de funcionamiento de unión es desde -40°C hasta 150°C
