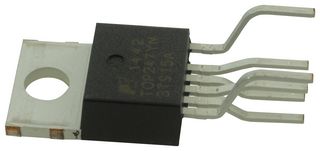

TOP247YN

El TOP247YN es un interruptor fuera de línea TOPSwitch-GX EcoSmart integrado en un encapsulado TO-220 de 6 pines. TOPSwitch-GX emplea la misma tecnología probada que TOPSwitch que integra de forma asequible MOSFET de potencia de alto voltaje, control PWM, protección contra fallas y otros circuitos de control en un chip CMOS. Cuenta con numerosas funciones nuevas integradas para reducir el costo del sistema, mejorar la flexibilidad del diseño y garantizar altos niveles de rendimiento y eficiencia energética. El TOP247YN cuenta con arranque suave, fluctuación de frecuencia para EMI reducida, DCMAX más amplio, desconexión térmica histerética y encapsulados de línea de fuga superior. Además, todos los parámetros críticos (límite de corriente, frecuencia, ganancia PWM) tienen tolerancia a la temperatura y absoluta más ajustadas para simplificar el diseño y optimizar el costo del sistema.

• Potencia de salida de 165W con 230Vca y 125W entre 85Vca y 265Vca en diseño de marco abierto
• Potencia de salida de 85W con 230Vca y 55W entre 85Vca y 265Vca en adaptador en carcasa no ventilada
• Rango de potencia ampliado para aplicaciones de mayor potencia
• Ciclo de servicio más extenso para capacitor de entrada de mayor potencia con tamaño reducido
• Regula a carga cero sin carga simulada
• Frecuencia de 132KHz que reduce el tamaño de transformador/fuente de alimentación
• Desconexión térmica histerética para recuperación automática tras falla
• Gran histéresis térmica que evita el sobrecalentamiento de la PCB
• Frecuencia de conmutación de 132KHz (pin de frecuencia conectado a fuente) y 66KHz (conectado a control)
• La temperatura de funcionamiento es desde -40°C hasta 150°C
