TMC5160-EVAL-KIT
Kit de Evaluación, Controlador de Motor a Pasos TCM5160, Bipolar, 20A, StealthChop
¿Necesita más?
| Cantidad | Precio en USD |
|---|---|
| 1+ | $140.440 |
Información del producto
Resumen del producto

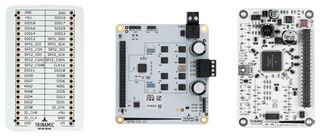

TMC5160-EVAL-KIT es un kit de evaluación completo para TMC5160. Es un conjunto de una tarjeta MCU Landungsbruecke, una tarjeta puente Eselsbruecke y una placa controladora TMC5130-EVAL. Permite un inicio rápido y sencillo en solo minutos para hacer que su motor gire mientras sigue brindando acceso completo a todos los registros y una funcionalidad y diagnóstico completos. Para el diagnóstico, todas las señales entre MCU y TMC5130 son accesibles con sondas en la placa puente Eselsbruecke. Para simplificar la transferencia a su propia plataforma de procesador, se puede desconectar la placa MCU.
- Tamaño 126 x 85cm
- Interfaz de un solo cable a la CPU
- Interfaz SPI a CPU
- Interfaz Step/Dir con micropasos e interpolación MicroPlyer™
- Conector de alimentación, conector de motor
- Opción de actualización para codificador y conectores de referencia y de conmutación
- Conector multipin a tarjeta base
- Múltiples puntos de prueba
Contenido
Tarjeta MCU Landungsbruecke, placa puente Eselsbruecke, placa controladora TMC5130-EVAL.
Especificaciones técnicas
2-Phase Stepper Motor Controller/Driver
Motor Control
Evaluation Board TMC5160-TA, LANDUNGSBRUECKE Baseboard, ESELSBRUECKE Connector Board
No SVHC (21-Jan-2025)
Analog Devices
TMC5160-TA
-
