WDBR2-47RKT
Resistencia Through-Hole (THD), 47 ohm, WDBR Series, 2 kW, ± 10%, 2.5 kV

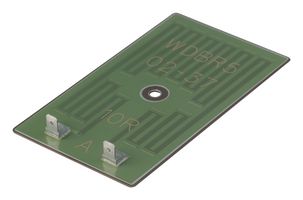

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteTT ELECTRONICS / WELWYN
No. Parte FabricanteWDBR2-47RKT
No. Parte Newark24M9141
Rango de ProductoWDBR Series
Hoja de datos técnicos
512 En Stock
¿Necesita más?
Entrega en 2-4 días hábiles(UK stock)
Haga el pedido antes de las 9 p.m. EST para un envío normal
| Cantidad | Precio en USD |
|---|---|
| 1+ | $33.090 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$33.09
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteTT ELECTRONICS / WELWYN
No. Parte FabricanteWDBR2-47RKT
No. Parte Newark24M9141
Rango de ProductoWDBR Series
Hoja de datos técnicos
Resistencia47ohm
Rango de ProductoWDBR Series
Potencia Nominal2kW
Tolerancia de Resistencia± 10%
Cuerpo / Paquete de Resistencia-
Voltaje Nominal2.5kV
Tecnología de la ResistenciaThick Film
Coeficiente de Temperatura+500ppm/°C to +600ppm/°C
Tipo de Resistencia-
Diámetro del Producto-
Longitud del Producto61mm
Ancho del Producto40.6mm
Temperatura de Trabajo Mín.-55°C
Temperatura de Trabajo Máx.200°C
Calificación-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto
La serie Welwyn WDBR2 son resistencias de potencia de película gruesa de perfil ultrabajo. Estas resistencias se pueden montar en un disipador de calor de fijación única y son ideales para circuitos de frenado dinámico, límite de irrupción y amortiguadores. Terminales de resistencia disponibles con opciones de almohadilla para soldar, conductores flotantes y conectores a presión. Terminales de resistencia disponibles con opciones de almohadilla para soldar, conductores flotantes y conectores a presión.
- Rango de valores de resistencia de 12, 15, 20, 22, 25, 47, 50, 100 y 150 ohms
- Tolerancia de ±10%
- Potencia nominal de pulso de 2kW
- La potencia nominal del disipador de calor es de 200W.
- Temperatura de funcionamiento (elemento) de 365°C.
- El coeficiente de temperatura es un rango de resistencia (TCR) de +500 a +600ppm/°C
- Resistencia de alta potencia
Especificaciones técnicas
Resistencia
47ohm
Potencia Nominal
2kW
Cuerpo / Paquete de Resistencia
-
Tecnología de la Resistencia
Thick Film
Tipo de Resistencia
-
Longitud del Producto
61mm
Temperatura de Trabajo Mín.
-55°C
Calificación
-
Rango de Producto
WDBR Series
Tolerancia de Resistencia
± 10%
Voltaje Nominal
2.5kV
Coeficiente de Temperatura
+500ppm/°C to +600ppm/°C
Diámetro del Producto
-
Ancho del Producto
40.6mm
Temperatura de Trabajo Máx.
200°C
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
Documentos técnicos (2)
Alternativas para el número de pieza WDBR2-47RKT
1 producto (s) encontrado (s)
Productos relacionados
3 productos encontrados
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (21-Jan-2025)
Descargue el certificado de cumplimiento del producto
Certificado de conformidad del producto
Trazabilidad del producto
