VS-403CNQ100PBF
Módulo de Diodos, Schottky, 100 V, 400 A, 690 mV, Cátodo Común Doble, TO-244AB, 3 Pines

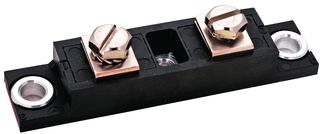

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.

| Fabricante | VISHAY |
|---|---|
| No. Parte Fabricante | VS-403CNQ100PBFCopiar |
| Tiempo de entrega estándar del fabricante | 15 semanas |
| No. Parte Newark | 88K8235 |
| Su número de pieza | |
| Hoja de datos técnicos |
104 En Stock
¿Necesita más?
Envío estándar sin costo
en pedidos superiores a $150 Dlls
| Cantidad | Precio en USD |
|---|---|
| 1+ | $45.650 |
| 5+ | $44.370 |
| 10+ | $43.090 |
| 25+ | $41.810 |
| 50+ | $40.530 |
| 100+ | $39.250 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$45.65
nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Información del producto
| Fabricante | VISHAY |
|---|---|
| No. Parte Fabricante | VS-403CNQ100PBFCopiar |
| Tiempo de entrega estándar del fabricante | 15 semanas |
| No. Parte Newark | 88K8235 |
| Hoja de datos técnicos | |
| Voltaje Reverso Pico Repetitivo | 100V |
| Corriente Directa Promedio | 400A |
| Voltaje Directo Máx. | 690mV |
| Configuración Módulo De Diodo | Cátodo Común Doble |
| Estilo de la Carcasa del Diodo | TO-244AB |
| No. de Pines | 3Pines |
| Temperatura de Trabajo Máx. | 175°C |
| Corriente de Sobretensión Directa | 25.5kA |
| Montaje del Diodo | Panel |
| Rango de Producto | - |
| Sustancia Extremadamente Preocupante (SVHC) | No SVHC (08-Jul-2021) |
Resumen del producto
El VS-403CNQ100PBF es un módulo rectificador Schottky de alto rendimiento que se ha optimizado para una baja fuga inversa a alta temperatura. El rectificador Schottky de la serie Q tiene una tecnología de barrera patentada que permite un funcionamiento fiable hasta una temperatura de unión de 175°C. El rectificador Schottky de derivación central cuenta con baja caída de voltaje directo, operación de alta frecuencia y anillo de protección para mayor robustez y confiabilidad a largo plazo.
- Corriente de avalancha repetitiva por tramo 1A
- Capacitancia de unión máxima por pata 5500pF
- Inductancia en serie típica por pata 5nH
- Aprobado por UL
Especificaciones técnicas
| Voltaje Reverso Pico Repetitivo | 100V |
|---|---|
| Voltaje Directo Máx. | 690mV |
| Estilo de la Carcasa del Diodo | TO-244AB |
| Temperatura de Trabajo Máx. | 175°C |
| Montaje del Diodo | Panel |
| Sustancia Extremadamente Preocupante (SVHC) | No SVHC (08-Jul-2021) |
| Corriente Directa Promedio | 400A |
|---|---|
| Configuración Módulo De Diodo | Cátodo Común Doble |
| No. de Pines | 3Pines |
| Corriente de Sobretensión Directa | 25.5kA |
| Rango de Producto | - |
