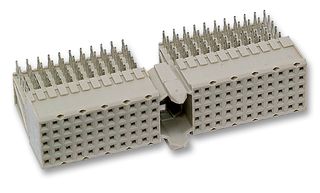

5100147-1

El sistema de conectores Z-PACK de 2mm HM (hardmetric) diseñado para satisfacer las necesidades actuales y futuras de las aplicaciones de instrumentación que ofrecen excelentes características eléctricas y mecánicas. Es un sistema de alto rendimiento y alta densidad con una configuración flexible que ofrece capacidad de actualización. El sistema de conectores es totalmente compatible con los modelos de especias de Tyco Electronics para garantizar la elección del producto adecuado para que coincida con la aplicación.

• Sistema de alta densidad con propiedades inmobiliarias pequeñas en el plano posterior y la tarjeta secundaria.
• Amplia gama de conexiones de señal, alimentación, coaxial y de fibra a placa y de cable a placa
• Las unidades modulares dan configuración flexible
• Versiones especiales para extensiones VME64 y CompactPCI.
• Señal de contacto nominal 1.5a totalmente energizado
• Módulo de potencia universal con clasificación de 7.8A/línea, 23.4A completamente energizado
• Impedancia de todas las líneas controlada a 50 (un solo extremo) y 100Ω (diferencial) nominal
• Diseño seguro, cumple con IEC950 en condición apareada
• El módulo de potencia universal es seguro en condición no acoplado
• Varios niveles de rendimiento para conectores de tarjeta y cable con versiones apantalladas y blindadas
• Las teclas que no coinciden bloquean el acoplamiento antes de cualquier contacto.
• El pequeño orificio de la tarjeta de ajuste a presión permite el máximo ancho de pista y la mínima corrupción de señal
• 1.4 a 5.6 mm (0.055 a 0.220 pulgadas) Rango de grosor del plano posterior

Aplicaciones

Comunicaciones y Red, Computers & Computer Peripherals, Instrumentación y Medida
