5645169-2.

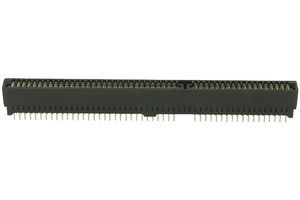

El conector de borde de tarjeta de la serie Standard Edge II en placas de circuito impreso (PC) para su uso en equipos electrónicos. El conector está diseñado para conectar una placa de PC del módulo (tarjeta secundaria) a una placa de PC principal (placa base). Este conector está disponible en configuración vertical, de ángulo recto o de montaje en horquilla con orificio pasante, ajuste a presión (pasador compatible) o contactos de montaje en superficie. Cada conector tiene una doble fila de cavidades de contacto con un espaciado de línea central de 2.54 mm (0.100 pulgadas). El conector está disponible con 6 a 140 posiciones. El conector está disponible con o sin una designación de pin 1 (un triángulo o un cuadrado en relieve en la cara de acoplamiento del conector). La característica del conector omitió contactos para la polarización a la placa de PC. Cada conector presenta una carcasa con una ranura para tarjetas que acepta tarjetas secundarias de 1.37 a 1.78 mm (0.054 a 0.070 pulgadas) de grosor. Los conectores están disponibles con o sin una llave moldeada o ranuras de manipulación entre contactos ubicadas en la ranura de la tarjeta.
