EV1HMC8205BF10

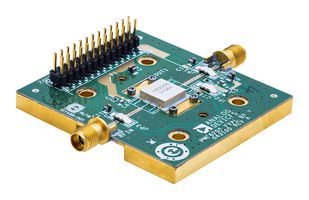

La EV1HMC8205BF10 es una tarjeta de evaluación HMC8205. Esta tarjeta de evaluación es una PCB de dos capas fabricada con un revestimiento de cobre Rogers 4350B de 10 mil de espesor. La PCB está montada en un disipador de calor de cobre que ayuda a proporcionar alivio térmico a la pieza, así como soporte mecánico a la PCB. Los orificios de montaje permiten una fácil conexión a disipadores de calor más grandes para mejorar la gestión térmica. Los puertos RFIN y RFOUT están poblados por conectores coaxiales hembra de 2.9mm y sus respectivas trazas de RF tienen una impedancia característica de 50ohms. La tarjeta está equipada con componentes adecuados para su uso en todo el rango de temperatura de funcionamiento de la pieza.

Notas

Los productos ADI solo están autorizados (y vendidos) para su uso por parte del cliente y no deben revenderse ni transmitirse de otro modo a ningún tercero.
