EVAL-2LCANRS485EBZ
Kit de Evaluación, ADM2582EBRWZ, ADM2582EBRWZ, Transceptor CAN/RS-485 Señal y Potencia Aislada
| Cantidad | Precio en USD |
|---|---|
| 1+ | $70.760 |
Información del producto
Resumen del producto

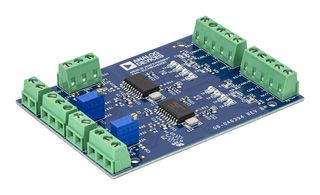

El EVAL-2LCANRS485EBZ es una recomendación de diseño EMC para puertos de bus de campo duales que utilizan los transceptores aislados de señal y alimentación ADM3053 y ADM2582E. La tarjeta de evaluación EVAL2LCANRS485EBZ demuestra las mejores prácticas para el diseño en una placa de circuito impreso (PCB) de 2 capas. Esta placa ha sido probada según EN 55032 y ha superado los límites de Clase A. El EVAL-2LCANRS485EBZ permite el acceso a todas las funciones de entrada y salida de ambos transceptores.
- Transceptor CAN aislado de señal y potencia ADM3053
- Transceptor RS-485 full/half duplex aislado de señal y potencia ADM2582E
- PCB de 2 capas con bajas emisiones radiadas, pasa EN55032 Clase A
- LDO integrado independiente para suministro de 6 a 9V que proporciona 5V a los pines de suministro ADM3053 y ADM2582E
- Puertos de bus de campo CAN y RS-485 aislados galvánicamente
Notas
Los productos ADI solo están autorizados (y vendidos) para su uso por parte del cliente y no deben revenderse ni transmitirse de otro modo a ningún tercero.
Especificaciones técnicas
Interface
Analog Devices
-
No SVHC (21-Jan-2025)
Transceiver
ADM2582EBRWZ, ADM3053BRWZ
Evaluation Board ADM3053BRWZ/ADM2582EBRWZ, ADP7104 LDO, LTC6900 Oscillator
