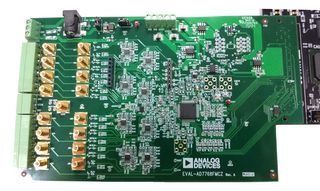

EVAL-AD7768FMCZ

La EVAL-AD7768FMCZ es una tarjeta de evaluación para el ADC Sigma-Delta AD7768 de 24 bits, 8 canales, muestreo simultáneo, 256 KSPS, con escalamiento de potencia. Un suministro de sobremesa externo de 7V a 9V está regulado a 5V y 3.3V para alimentar el AD7768 y los componentes de soporte. La tarjeta EVALAD7768FMCZ se conecta al puerto USB de la PC mediante una conexión a la placa base EVAL-SDP-CH1Z. El software de evaluación AD7768 configura completamente la funcionalidad de registro del dispositivo AD7768 y proporciona análisis de dominio de tiempo de CC y CA en forma de gráficos de forma de onda, histogramas y análisis de ruido asociado para la evaluación del rendimiento del ADC. La tarjeta de evaluación que permite al usuario evaluar las características del ADC. El ejecutable del software de PC del usuario controla el AD7768 a través de un cable USB a través de la plataforma de demostración del sistema (SDP) EVAL-SDP-CH1Z. El software de evaluación AD7768 requiere una PC con Windows® 7 a Windows 10 con un puerto USB 2.0.

• Tarjeta de evaluación con todas las funciones para el AD7768
• Control de PC junto con la plataforma de demostración del sistema SDP-H1 (EVAL-SDP-CH1Z)
• Control de software de PC y análisis de datos
• Dominio del tiempo y la frecuencia
• Capacidad de hardware independiente

Contenido

Tarjeta de evaluación EVAL-AD7768FMCZ, CD de software de evaluación para AD7768.

Notas

Los productos ADI solo están autorizados (y vendidos) para su uso por parte del cliente y no deben revenderse ni transmitirse de otro modo a ningún tercero.
