EVAL-ADM2563EEBZ
Tarjeta de Evaluación, ADM2563EBRNZ, Transceptor RS-485 Aislado, 500 kbps, 3 kV RMS
La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteANALOG DEVICES
No. Parte FabricanteEVAL-ADM2563EEBZ
No. Parte Newark50AK1194
Hoja de datos técnicos
1 En Stock
¿Necesita más?
Entrega en 2-4 días hábiles(UK stock)
Haga el pedido antes de las 9 p.m. EST para un envío normal
| Cantidad | Precio en USD |
|---|---|
| 1+ | $111.800 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$111.80
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteANALOG DEVICES
No. Parte FabricanteEVAL-ADM2563EEBZ
No. Parte Newark50AK1194
Hoja de datos técnicos
Kit de Aplicación, TipoCommunication
Subtipo de AplicaciónIsolated RS-485 Transceiver
Circuito Integrado, FabricanteAnalog Devices
Núcleo de Silicio, NumeraciónADM2563EBRNZ
Rango de Producto-
Kit, ContenidoEvaluation Board ADM2563EBRNZ
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto

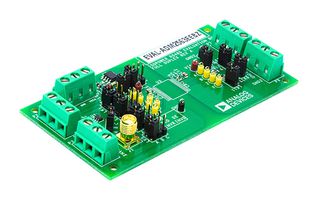

La EVAL-ADM2563EEBZ es una tarjeta de evaluación para el transceptor ADM2563E 3KV RMS, señal de 500Kbps y aislado de energía RS-485 con ±15VK IEC ESD. El ADM2563E cuenta con un convertidor de CD a CD integrado y aislado que proporciona energía al lado aislado del dispositivo sin necesidad de circuitos integrados adicionales.
- Evaluación simplificada del transceptor ADM2863E
- PCB de 2 capas que cumple con EN 55032/CISPR 32 Clase B de emisiones radiadas
- Regulador LDO ADP7104 integrado con puente para evaluación simplificada en configuración de 5V o 3.3V
- Riel de suministro VIO flexible y de bajo voltaje para interactuar con nodos de E/S de hasta 1.7V
- Protección ESD en pines RS-485 A, B, Y y Z
- Oscilador LTC6900 incorporado opcional para proporcionar señal TxD
- Bloques de terminales con tornillos para conectar alimentación, señales digitales y señales RS-485
- Jumper seleccionable habilitar y deshabilitar para señales de entrada digital
- Resistencias y huellas para prueba y terminación de loopback
- Puntos de prueba para medir todas las señales
Notas
Los productos ADI solo están autorizados (y vendidos) para su uso por parte del cliente y no deben revenderse ni transmitirse de otro modo a ningún tercero.
Especificaciones técnicas
Kit de Aplicación, Tipo
Communication
Circuito Integrado, Fabricante
Analog Devices
Rango de Producto
-
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
Subtipo de Aplicación
Isolated RS-485 Transceiver
Núcleo de Silicio, Numeración
ADM2563EBRNZ
Kit, Contenido
Evaluation Board ADM2563EBRNZ
Documentos técnicos (1)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (21-Jan-2025)
Descargue el certificado de cumplimiento del producto
Certificado de conformidad del producto
