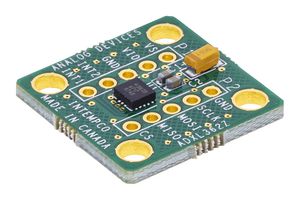

EVAL-ADXL362Z

El EVAL-ADXL362Z es una tarjeta de conexión simple que permite una fácil conexión de un acelerómetro MEMS de salida digital, 3 ejes y micropotencia ADXL362 en un sistema existente. Debido a su pequeño tamaño, el EVAL-ADXL362Z tiene un efecto mínimo en el rendimiento del sistema y del acelerómetro y, por lo tanto, es ideal para la evaluación del ADXL362 en un sistema existente. Tenga en cuenta que el ADXL362 debe comunicarse digitalmente a través de SPI. No se incluye procesador con el EVAL-ADXL362Z; el firmware debe ser suministrado externamente por el usuario. El EVALADXL362Z es ideal para la evaluación del ADXL362 en un sistema existente porque la rigidez y el tamaño pequeño de la placa de evaluación minimizan el efecto de la placa tanto en el sistema como en las mediciones de aceleración. El EVAL-ADXL362Z tiene dos conjuntos de vías espaciadas de 0.1 pulgadas para la población de encabezados de 5 pines para proporcionar acceso a todas las líneas de alimentación y señal.

• 2 juegos de vias espaciadas para llenar cabezales de 6 pines
• Se conecta fácilmente a la tarjeta de prototipos o PCB
• El tamaño pequeño y la rigidez de la tarjeta minimizan el impacto en el sistema y las medidas de aceleración
• Se proporcionan cuatro orificios en las esquinas del tablero para la fijación mecánica.
• Se requiere un procesador host externo para la comunicación con la parte
• La dimensión es de 20mm × 20mm, hay cuatro orificios de montaje de 15mm × 15mm en las esquinas de la PCB

Advertencias

El EVAL-ADXL362Z no está protegido contra la polaridad inversa. Invertir el suministro VS o VDDIO y los pines GND pueden dañar el ADXL362.

Notas

Los productos ADI solo están autorizados (y vendidos) para su uso por parte del cliente y no deben revenderse ni transmitirse de otro modo a ningún tercero.
