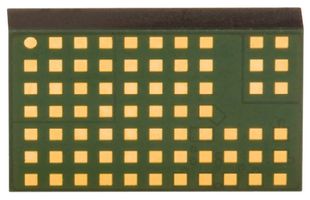

LTM8031IV#PBF

El LTM®8031 es un convertidor reductor CC/CC µModule® compatible electromagnéticamente (EMC) diseñado para cumplir con los requisitos de emisiones radiadas de EN55022. Los requisitos de emisiones conducidas se pueden cumplir agregando componentes de filtro estándar. El paquete incluye el controlador de conmutación, los interruptores de alimentación, el inductor, los filtros y todos los componentes de soporte. Solo se necesitan capacitores de filtro de entrada y salida para terminar el diseño. El paquete de bajo perfil permite la utilización del espacio no utilizado en la parte inferior de las placas de PC para la regulación de punto de carga de alta densidad. Las aplicaciones típicas son la regulación de baterías automotrices, energía para productos portátiles, regulación de suministro distribuido, suministros industriales, regulación de transformadores de pared.

• Control de modo corriente, arranque suave programable
• Pin compatible con el LTM8032
• Rango de voltaje de CD de entrada de 3.6 a 36V (TA = 25°C. VIN = 10V, VRUN/SS = 10V, VBIAS = 3V)
• El voltaje de CD de salida es de 0.8V típico (0.2A <lt/> IOUT ≤ 1A, RADJ abierto)
• La corriente CD de salida continua es de 1A como máximo (VIN = 24V)
• La corriente de reposo VIN es típica de 0.6µA (VRUN/SS=0.2V)
• La corriente de reposo BIAS es típica de 0.03µA (VRUN/SS=0.2V)
• La frecuencia de conmutación es de 325KHz típica (RT=113 K)
• Paquete LGA de 71 terminales
• Rango de temperatura nominal de -40°C a 125°C
