MAX38800EVKIT#

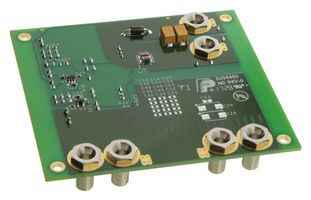

El MAX38800EVKIT# es un kit de evaluación (kit EV) para MAX38800. Sirve como plataforma de referencia para evaluar el CI regulador de voltaje MAX38800 en un tamaño WLCSP de 19 topes (2.2mm x 2.8mm). Este regulador de conmutación integrado de un solo chip proporciona una solución de suministro de energía extremadamente compacta, altamente eficiente, rápida, precisa y confiable para aplicaciones de bajo voltaje de salida. El MAX38800 tiene diferentes opciones de programación para permitir una amplia gama de configuraciones. El kit EV consta de una implementación de tarjeta de circuito impreso (PCB) completamente ensamblada y probada del MAX38800. Se incluyen puentes, puntos de prueba y conectores de entrada/salida para mayor flexibilidad y facilidad de uso. Las aplicaciones típicas incluyen servidores/µservidores, suministros de E/S y chipset, suministro de núcleos de GPU, memoria DDR VDDQ y VTT y aplicaciones de punto de carga (PoL).

• Solución de alta eficiencia: hasta un 96 % de carga máxima, hasta un 95,5 % de carga completa
• Hasta 94% de eficiencia con carga ligera a 1A con DCM habilitado
• El límite de corriente del valle del inductor está configurado en 7.5A (R_SEL = R1 = 2.67 Kohm)
• Frecuencia de conmutación programable de 400KHz a 900KHz
• Límite OCP programable (+) y (-), voltaje de referencia programable con opción de I/P externa
• Respuesta transitoria rápida con arquitectura rápida PWM™
• Detección remota diferencial con detección de circuito abierto, potencia de salida basada en porcentaje y OVP
• Pin del indicador de estado de drenaje abierto (STAT), bloqueo de subtensión y sobretensión de entrada
• Control adaptativo de tiempo muerto, interruptor de refuerzo integrado
• Funcionamiento mediante condensadores cerámicos de entrada y salida.
• Memoria DDR : VDDQ, VPP y VTT; Suministro de núcleo de GPU; Suministros de E/S y chipset; Aplicaciones de punto de carga (POL); Servidores/μServers
