MAXREFDES185#

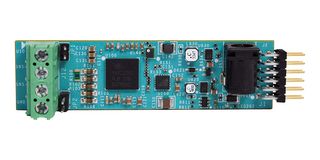

El MAXREFDES185# es un kit completo de evaluación de diseño de referencia de entrada-salida (UIO) universal con monitoreo de seguridad de todas las señales IO. Demuestra un módulo UIO totalmente configurable por software (IO analógico + IO digital en un pin común) que utiliza un dispositivo IO analógico industrial configurable MAX22000 y un dispositivo IO digital de baja fuga MAX14914A. El bloque de terminales de PCB de 4 vías estándar de la industria incluye soporte para medición de temperatura mediante un RTD o un termopar, incluida la compensación de unión fría incorporada para mediciones de termopar. El MAXREFDES185#, construido en un factor de forma industrial, utiliza un conector Pmod™ estándar de la industria con una fuente de alimentación de 3.3V. Un conector cilíndrico admite una entrada externa de 24V CD, a partir de la cual se generan rieles HVDD y HVSS de mayor voltaje. El diseño de referencia completo cabe en una placa de circuito impreso de 75 x 20mm. Adecuado para automatización industrial, módulos de entrada y salida universales, sistemas PLC y DCS y aplicaciones de actuadores y sensores inteligentes.

• E/S analógicas universales
• Monitoreo de seguridad
• Cumple con IEC 61131-2
• Seguimiento de energía
