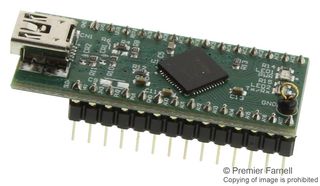

UM232H

El UM232H es un módulo de desarrollo USB a serie/FIFO de la gama de productos FTDI que utiliza el chip puente de puerto único USB de alta velocidad (480Mb/s) FT232H para manejar la señalización y los protocolos USB. Es ideal para fines de desarrollo para probar rápidamente la funcionalidad de agregar USB a un diseño de destino. El UM232H es un módulo diseñado para conectarse a un socket DIP estándar de 28 pines de 0.6" de ancho. El FT232H es un CI USB 2.0 de alta velocidad (480 Mb/s) de un solo canal a serie/FIFO. Se puede configurar en una variedad de interfaces seriales o paralelas, como UART, FIFO o modo MPSSE de FTDI, que se pueden configurar en interfaces JTAG, SPI e I2C. El módulo de desarrollo UM232H requiere controladores de dispositivos USB, disponibles en forma gratuita. Existe el controlador de puerto COM virtual que permite que el UM232H aparezca como un puerto serial, permitiendo que las aplicaciones heredadas para puertos seriales funcionen a través de USB. Las plataformas compatibles incluyen los sistemas operativos actuales Microsoft® Windows®, Linux®, Mac OS® y Microsoft Windows CE® versión 4.2 en adelante.

• Basado en el dispositivo USB de alta velocidad de un solo chip FT232H
• Compatible con USB 2.0 de alta velocidad (480Mbps) y velocidad completa (12Mbps)
• Todo el protocolo USB manejado en el chip
• Opciones de bus USB o autoalimentadas
• Velocidad de transferencia de datos UART asíncrona de hasta 12Mbaud
• Interfaz UART con capacidad para 7 u 8 bits de datos
• Hardware completamente asistido o software de X-On/X-Off
• Control de búfer de transmisión automática para aplicaciones RS485
• Búferes de recepción y transmisión de 1kByte para un alto rendimiento de datos
• Convertidor de nivel de 3.3V integrado para E/S USB
