UMFT233HPEV

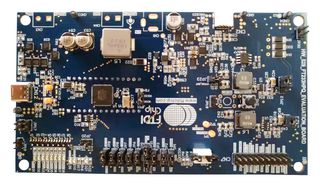

UMFT233HPEV es un módulo de evaluación de puente serial/FIFO de canal único USB de alta velocidad. El módulo tiene dimensiones de 138.5mm x 77mm, con un par de puertos de suministro de energía tipo C incorporados. El primero de estos puertos puede desempeñar funciones de receptor (recepción de energía) y de fuente (suministro de energía). El segundo puerto sirve únicamente como puerto de sumidero. Ambos puertos pueden admitir perfiles de objeto de suministro de energía (PDO) de 5V, 9V, 12V, 15V y 20V. Estos perfiles se pueden configurar a través de una memoria EEPROM externa, con indicadores LED que indican qué perfil PDO está en uso. Mientras que el primer puerto ofrece transmisión de datos USB más suministro de energía, el segundo puerto solo tiene capacidades de suministro de energía. También se ha incluido una función de paso de energía, con la energía de entrada del segundo puerto pasando al primer puerto. El control externo de la política de suministro de energía se puede lograr utilizando la interfaz I2C incorporada y los pines GPIO. Los pines GPIO permiten ajustar el regulador de voltaje y el interruptor de carga.

• Dos puertos USB PD tipo C™ con PD1, que es un puerto de sumidero inicial, y PD2, que es un puerto de solo sumidero
• Admite el funcionamiento autoalimentado y alimentado por bus.
• Opciones de puente configurables para habilitar o deshabilitar el circuito de paso o el regulador de voltaje CD
• Admite el control externo de la política de suministro de energía mediante los pines I2C y GPIO integrados
• Opciones de puente configurables para conectar I2C
• Indicadores LED para cada pin GPIO y señales PWREN#, SUSPEND# y energía del sistema
• Puntos de prueba para todos los voltajes de suministro de energía, voltajes de núcleo, voltajes PD VBUS y voltajes CD
• EEPROM externa para opciones configurables
• Las aplicaciones típicas incluyen la rápida integración USB en sistemas electrónicos existentes.
• Las aplicaciones típicas incluyen la plataforma de creación de prototipos para la interfaz USB en un nuevo sistema.
