Disponible para realizar pedido
Plazo de entrega estándar del fabricante: 21 semana(s)
| Cantidad | Precio en USD |
|---|---|
| 1+ | $1,246.860 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$1,246.86
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteINFINEON
No. Parte FabricanteFZ2400R12HP4HOSA2
No. Parte Newark25AJ0841
Rango de ProductoIHM-B
Hoja de datos técnicos
Configuración IGBTSingle Switch
Corriente de Colector DC0
Corriente del Colector Continua2.4
Tensión de Saturación Colector-Emisor Vce(on)0
Voltaje de Saturación Colector Emisor1.7
Disipación de Potencia12.5
Disipación de Potencia Pd0
Temperatura de Trabajo Máx.175
Temperatura de Union, Tj Máx.0
Diseño de TransistorModule
Terminación del IGBTTab
Voltaje Máx. Colector a Emisor1.2
Voltaje de Colector-Emisor V(br)ceo0
Tecnología IGBTIGBT 4 [Trench/Field Stop]
Montaje de TransistorPanel
Rango de ProductoIHM-B
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto

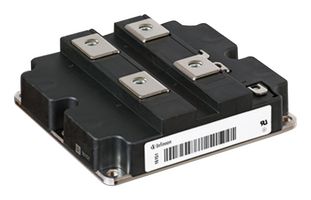

FZ2400R12HP4HOSA2 is a 1200V single switch IGBT module with soft-switching Trench-IGBT4. Potential applications include high-power converters, motor drives, wind turbines.
- High power density, standardized IHMB housing
- Extended operation temperature Tvj op
- 4kV AC (1min) insulation
- Package with CTI greater than 400, UL recognized
- 140mm (5.51inch) width, 130mm (5.11inch) length
- Collector-emitter voltage is 1200V at Tvj = 25°C
- Continuous DC collector current is 2400A at TC = 95°C, Tvj max = 175°C
- Forward voltage is 1.8V typ at IF = 2400A, VGE = 0V, Tvj = 25°C
- Temperature under switching conditions range from -40 to 150°C
Especificaciones técnicas
Configuración IGBT
Single Switch
Corriente del Colector Continua
2.4
Voltaje de Saturación Colector Emisor
1.7
Disipación de Potencia Pd
0
Temperatura de Union, Tj Máx.
0
Terminación del IGBT
Tab
Voltaje de Colector-Emisor V(br)ceo
0
Montaje de Transistor
Panel
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
Corriente de Colector DC
0
Tensión de Saturación Colector-Emisor Vce(on)
0
Disipación de Potencia
12.5
Temperatura de Trabajo Máx.
175
Diseño de Transistor
Module
Voltaje Máx. Colector a Emisor
1.2
Tecnología IGBT
IGBT 4 [Trench/Field Stop]
Rango de Producto
IHM-B
Documentos técnicos (1)
Legislación y medioambiente
US ECCN:Unknown
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (21-Jan-2025)
Descargue el certificado de cumplimiento del producto
Certificado de conformidad del producto
Trazabilidad del producto
