MS3108E16S-1S
Conector Circular, Serie MIL-DTL-5015, Serie MIL-C-5015, Macho Ángulo Reca, 7 Contactos

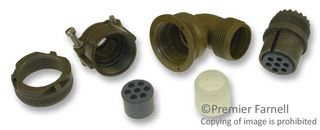

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteITT CANNON
No. Parte FabricanteMS3108E16S-1S
No. Parte Newark12R2246
Rango de ProductoSerie MIL-C-5015
Hoja de datos técnicos
62 En Stock
¿Necesita más?
Envío el mismo día
Haga el pedido antes de las 9 p.m., hora estándar del este, para un envío normal
| Cantidad | Precio en USD |
|---|---|
| 1+ | $104.930 |
| 5+ | $97.070 |
| 10+ | $89.190 |
| 25+ | $83.620 |
| 50+ | $79.630 |
| 100+ | $76.380 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$104.93
nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteITT CANNON
No. Parte FabricanteMS3108E16S-1S
No. Parte Newark12R2246
Rango de ProductoSerie MIL-C-5015
Hoja de datos técnicos
Especificación MilitarSerie MIL-DTL-5015
Rango de ProductoSerie MIL-C-5015
Estilo de Carcasa del Conector CircularMacho Ángulo Reca
No. de Contactos7Contactos
Tipo de Contacto CircularSocket por Soldadura
Estilo de AcoplamientoRoscado
Disposición de Insercción16S-1
Material del Cuerpo del ConectorCuerpo de Aleación de Aluminio
Recubrimiento del Cuerpo del ConectorCromado Verde Oliva sobre Cadmio
Contacto, MaterialLatón, Aleación de Cobre
Recubrimiento del ContactoPlata
Rotación del InsertoN
Clase de ServicioSellado Ambiental
Sustancia Extremadamente Preocupante (SVHC)To Be Advised
Resumen del producto
El MS3108E16S-1S es un conector circular de 7 contactos con contactos duros de aleación de cobre chapado en plata y un recubrimiento de cromo verde oliva sobre cubierta de aleación de aluminio chapado en cadmio. El socket de ángulo recto para montaje en cable 045272-0003 serie MIL-C-5015 cuenta con terminación de soldadura, estilo de campana terminal con abrazadera de cable y buje. Aislante de neopreno y arandela.
- Calificación de contacto 22A
- Resistencia de contacto de 6mΩ
- <gt/> Resistencia de aislamiento de 1000MΩ
- Voltaje de prueba de 1600Vrms
- IP65 Según las disposiciones de seguridad DIN 40 050.
- Retención de contacto 35N
Especificaciones técnicas
Especificación Militar
Serie MIL-DTL-5015
Estilo de Carcasa del Conector Circular
Macho Ángulo Reca
Tipo de Contacto Circular
Socket por Soldadura
Disposición de Insercción
16S-1
Recubrimiento del Cuerpo del Conector
Cromado Verde Oliva sobre Cadmio
Recubrimiento del Contacto
Plata
Clase de Servicio
Sellado Ambiental
Rango de Producto
Serie MIL-C-5015
No. de Contactos
7Contactos
Estilo de Acoplamiento
Roscado
Material del Cuerpo del Conector
Cuerpo de Aleación de Aluminio
Contacto, Material
Latón, Aleación de Cobre
Rotación del Inserto
N
Sustancia Extremadamente Preocupante (SVHC)
To Be Advised
Documentos técnicos (1)
Alternativas para el número de pieza MS3108E16S-1S
1 producto (s) encontrado (s)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:No
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Pendiente
Valor de sustancia extremadamente preocupante:To Be Advised
Descargue el certificado de cumplimiento del producto
Certificado de conformidad del producto
