148-0701-301
Conector Coaxial / RF, 1.85mm Coaxial, Jack con Borde Ranurado, Soldable, 50 ohm

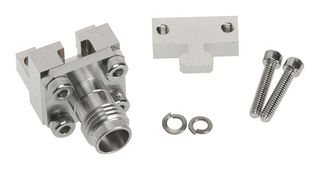

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteJOHNSON - CINCH CONNECTIVITY
No. Parte Fabricante148-0701-301
No. Parte Newark60AC6728
Rango de ProductoSerie 1.85mm
Hoja de datos técnicos
Disponible para realizar pedido
Plazo de entrega estándar del fabricante: 14 semana(s)
| Cantidad | Precio en USD |
|---|---|
| 25+ | $92.510 |
Precio para:Cada
Mínimo: 25
Múltiple: 1
$2,312.75
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteJOHNSON - CINCH CONNECTIVITY
No. Parte Fabricante148-0701-301
No. Parte Newark60AC6728
Rango de ProductoSerie 1.85mm
Hoja de datos técnicos
Tipo de Conector1.85mm Coaxial
Cuerpo del ConectorJack con Borde Ranurado
Terminación CoaxialSoldable
Impedancia50ohm
Tipo de Cable Coaxial-
Contacto, MaterialBeryllium Copper Alloy
Recubrimiento del ContactoContactos con Recubrimiento de Oro
Frecuencia Máxima67GHz
Conector, MontajeMontaje en Panel
Rango de ProductoSerie 1.85mm
Sustancia Extremadamente Preocupante (SVHC)Lead
Resumen del producto
El 148-0701-301 de 1.85mm con tornillo en el borde, conector de lanzamiento final de Johnson Cinch está diseñado para su uso en una variedad de aplicaciones y mercados al tiempo que ofrece una integridad de señal superior en los entornos más exigentes. Funciona a 67 GHz con un rendimiento VSWR de hasta 1.20. Fácil de montar y desmontar en una PCB, se puede conectar con soldadura o sin soldadura y se puede ajustar a distintos grosores de placa.
- Cuerpo de latón niquelado
- Contacto de cobre y berilio chapado en oro
- Aislante de PTFE blanco
- Perno y arandela de acero inoxidable
- Impedancia 50 ohms
- VSWR típico 1.20-1.25
- Rango de frecuencia de 0 a 67 GHz
- Resistencia de aislamiento 5000 Mohm min.
- Voltaje de rigidez dieléctrica 500 Vrms.
- Rango de temperatura de operación desde -55°C hasta +125°C
Especificaciones técnicas
Tipo de Conector
1.85mm Coaxial
Terminación Coaxial
Soldable
Tipo de Cable Coaxial
-
Recubrimiento del Contacto
Contactos con Recubrimiento de Oro
Conector, Montaje
Montaje en Panel
Sustancia Extremadamente Preocupante (SVHC)
Lead
Cuerpo del Conector
Jack con Borde Ranurado
Impedancia
50ohm
Contacto, Material
Beryllium Copper Alloy
Frecuencia Máxima
67GHz
Rango de Producto
Serie 1.85mm
Documentos técnicos (4)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Y-Ex
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:Lead
