SM08B-SURS-TF(LF)(SN)
Cabezal de Pin, Cable-a-Tarjeta, 0.8 mm, 1 Líneas, 8 Contactos, Montaje Superficial, Ángulo Recto

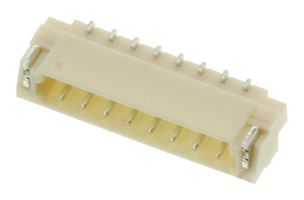

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteJST / JAPAN SOLDERLESS TERMINALS
No. Parte FabricanteSM08B-SURS-TF(LF)(SN)
No. Parte Newark38K7688
Rango de ProductoSUR
Hoja de datos técnicos
Disponible para realizar pedido
Plazo de entrega estándar del fabricante: 15 semana(s)
| Cantidad | Precio en USD |
|---|---|
| 10+ | $1.380 |
| 100+ | $1.200 |
| 500+ | $0.981 |
| 1000+ | $0.876 |
Precio para:Cada (Empaquetado en Cinta Cortada)
Mínimo: 10
Múltiple: 10
$13.80
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteJST / JAPAN SOLDERLESS TERMINALS
No. Parte FabricanteSM08B-SURS-TF(LF)(SN)
No. Parte Newark38K7688
Rango de ProductoSUR
Hoja de datos técnicos
Sistemas de ConectorWire-to-Board
Espaciado, Paso0.8mm
No. de Filas1Líneas
No. de Contactos8Contactos
Tipo de Terminación del ContactoSurface Mount Right Angle
Rango de ProductoSUR
Cubierta de ConectorShrouded
Contacto, MaterialBrass
Recubrimiento del ContactoTin Plated Contacts
Tipo de ConectorPCB Header
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto
El cabezal envuelto de entrada lateral de la serie SUR de JST tiene conectores de desplazamiento de aislamiento desconectables de una fila de cable a placa con paso de 0.8mm. Estos son muy pequeños con 3.9mm de profundidad y 1.75mm de altura después de montarlos en PCB. Es un cabezal totalmente envuelto wh
- Clasificación corriente de 0.5A (32AWG) y 0.2A (36AWG)
- Voltaje nominal de 30VCD
- Rango de temperatura de -25 °C a 85°C
- Calibre del cable desde 22AWG hasta 16AWG
- El número de contactos varía entre 2 y 22 pines
- Certificado por CSA, UL
Especificaciones técnicas
Sistemas de Conector
Wire-to-Board
No. de Filas
1Líneas
Tipo de Terminación del Contacto
Surface Mount Right Angle
Cubierta de Conector
Shrouded
Recubrimiento del Contacto
Tin Plated Contacts
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
Espaciado, Paso
0.8mm
No. de Contactos
8Contactos
Rango de Producto
SUR
Contacto, Material
Brass
Tipo de Conector
PCB Header
Documentos técnicos (1)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (21-Jan-2025)
Descargue el certificado de cumplimiento del producto
Certificado de conformidad del producto
