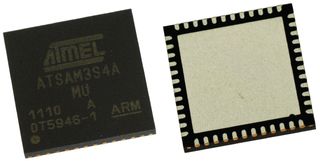

ATSAM3S4AA-MU

El ATSAM3S4AA-MU es un Microcontrolador Flash de 32 bits SMART serie SAM3S basado en el procesador ARM Cortex-M3 RISC de alto rendimiento. Funciona a una velocidad máxima de 64MHz y presenta 256kB de memoria flash y 48kB de SRAM. El amplio conjunto periférico incluye un puerto de dispositivo USB de velocidad completa con transceptor incorporado, USART, dos UART, dos TWI (I²C), dos SPI, I²S, temporizador PWM, tres temporizadores de 16 bits, RTC, ADC de 12 bits y 8 canales y un comparador analógico. La biblioteca QTouch® ofrece una manera sencilla de implementar botones, ruedas y controles deslizantes. El modo de captura de datos paralelos en los PIO recopila datos de dispositivos externos que no cumplen con los protocolos de lectura de memoria estándar, como los sensores de imagen. DMA transfiere los datos a la memoria, descargando la CPU. El dispositivo funciona de 1.62 a 3.6V y es compatible pin a pin con el SAM3N4A. El dispositivo SAM3S es un microcontrolador de propósito general de rango medio con la mejor relación en términos de consumo de energía reducido, potencia de procesamiento y conjunto de periféricos.

• ARM Cortex-M3 revisión 2.0 funcionando a hasta 64MHz
• Juego de instrucciones Thumb®-2
• Unidad de protección de memoria (MPU)
• Regulador de voltaje incorporado para operación de suministro único
• Reinicio al encender (POR), detector de oscurecimiento (BOD) y watchdog para un reinicio seguro
• Osciladores resonadores de 3 a 20MHz
• Oscilador interno RC de alta precisión recortado de fábrica con frecuencia predeterminada de 4MHz
• Oscilador interno RC de reloj lento como reloj de dispositivo de modo de baja potencia permanente
• Dos PLL de hasta 130MHz para reloj de dispositivo y para USB
• Sensor de temperatura
• Dos UART de 2 cables
• Temporizador en tiempo real de 32bits y RTC con funciones de calendario y alarma
• Un DAC 1MSPS de 2 canales y 12 bits
• Un comparador analógico con selección de entrada flexible, histéresis de entrada seleccionable
• Unidad de cálculo de comprobación de redundancia cíclica de 32 bits (CRCCU)
• Registros protegidos contra escritura
