ATTINY2313-20PU
MCU de 8 Bits, Baja Potencia, Alto Rendimiento, Serie AVR ATtiny Family ATtiny23 Microcontrollers

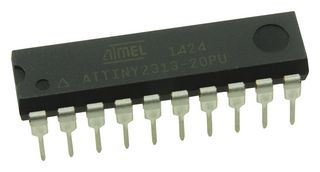

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteMICROCHIP
No. Parte FabricanteATTINY2313-20PU
No. Parte Newark68T3546
Rango de ProductoSerie AVR ATtiny Family ATtiny23 Microcontrollers
Hoja de datos técnicos
360 En Stock
¿Necesita más?
Envío el mismo día
Haga el pedido antes de las 9 p.m., hora estándar del este, para un envío normal
| Cantidad | Precio en USD |
|---|---|
| 1+ | $2.340 |
| 10+ | $2.240 |
| 36+ | $2.150 |
| 54+ | $2.080 |
| 108+ | $2.010 |
| 504+ | $1.940 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$2.34
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteMICROCHIP
No. Parte FabricanteATTINY2313-20PU
No. Parte Newark68T3546
Rango de ProductoSerie AVR ATtiny Family ATtiny23 Microcontrollers
Hoja de datos técnicos
Familia/Series del ControladorATtiny
Rango de ProductoSerie AVR ATtiny Family ATtiny23 Microcontrollers
Velocidad de CPU20MHz
Núcleo del DispositivoAVR
Frecuencia de Funcionamiento Máx.20MHz
Memoria Programable, Tamaño2KB
Núm. de Contactos20Pines
Estuche / Paquete CIDIP
Modelo de MCUDIP
Núm. de Entradas/Salidas18E/S's
Tipo de Interfaz IntegradaI2C, SPI, UART
InterfacesI2C, SPI, UART
Tamaño de Memoria RAM128Byte
Canales ADC-
Resolución de ADC-
Tensión de Alimentación Mín.2.7V
Tensión de Alimentación Máx.5.5V
Temperatura de Trabajo Mín.-40°C
Temperatura de Trabajo Máx.85°C
IC, MontajeThrough Hole
Familia MCUAVR ATtiny
Serie MCUATtiny23
Calificación-
Nivel de Sensibilidad a la Humedad (MSL)-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto
El ATtiny2313-20PU es un microcontrolador CMOS de 8 bits de baja potencia basado en la arquitectura RISC mejorada AVR. Al ejecutar potentes instrucciones en un solo ciclo de reloj, el ATtiny2313-20PU logra rendimientos cercanos a 1 MIPS por MHz, lo que permite al diseñador del sistema optimizar el consumo de energía frente a la velocidad de procesamiento.
- Utiliza la arquitectura AVR® RISC
- 120 potentes instrucciones: la mayoría de las ejecuciones de un solo ciclo de reloj
- 32 x 8 registros de trabajo de uso general
- Operación estática completa
- Hasta 20MIPS de rendimiento a 20MHz
- Memoria permanente No-Volátil de programas y datos
- 2K Bytes de flash autoprogramable en el sistema
- Resiste 10,000 Ciclos de Escritura/Lectura
- EEPROM programable 128 Bytes en sistema
- Resistencia: 100,000 ciclos de escritura/borrado
- SRAM interna 128 Bytes
- Bloqueo de programación para programa flash y seguridad de datos EEPROM
- Un temporizador/contador de 8 bits con preescalador separado y modo de comparación
- Un temporizador/contador de 16 bits con preescalador separado, modo de comparación y captura
- Cuatro canales PWM
- Comparador analógico en chip
- Temporizador vigilancia programable con oscilador en chip
- Interfaz serial universal
- USART dúplex completo
- Depuración en chip debugWIRE
- Programable en sistema a través del puerto SPI
- Fuentes de interrupción externas e internas
- Modos inactivo, apagado y en espera de bajo consumo
- Potencia mejorada en el circuito de reinicio
- Circuito de detección de apagón programable
Especificaciones técnicas
Familia/Series del Controlador
ATtiny
Velocidad de CPU
20MHz
Frecuencia de Funcionamiento Máx.
20MHz
Núm. de Contactos
20Pines
Modelo de MCU
DIP
Tipo de Interfaz Integrada
I2C, SPI, UART
Tamaño de Memoria RAM
128Byte
Resolución de ADC
-
Tensión de Alimentación Máx.
5.5V
Temperatura de Trabajo Máx.
85°C
Familia MCU
AVR ATtiny
Calificación
-
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
Rango de Producto
Serie AVR ATtiny Family ATtiny23 Microcontrollers
Núcleo del Dispositivo
AVR
Memoria Programable, Tamaño
2KB
Estuche / Paquete CI
DIP
Núm. de Entradas/Salidas
18E/S's
Interfaces
I2C, SPI, UART
Canales ADC
-
Tensión de Alimentación Mín.
2.7V
Temperatura de Trabajo Mín.
-40°C
IC, Montaje
Through Hole
Serie MCU
ATtiny23
Nivel de Sensibilidad a la Humedad (MSL)
-
