MC21605H6W-SPR3-V2
LCD Alfanumérico, 16 x 2, Negro sobre Gris, 3 V, Paralelo, Inglés, Japonés, Reflectivo

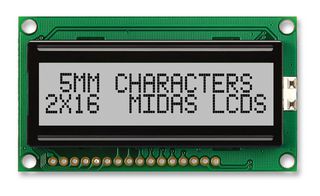

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteMIDAS DISPLAYS
No. Parte FabricanteMC21605H6W-SPR3-V2
No. Parte Newark03AC3453
Hoja de datos técnicos
No está disponible
Información del producto
FabricanteMIDAS DISPLAYS
No. Parte FabricanteMC21605H6W-SPR3-V2
No. Parte Newark03AC3453
Hoja de datos técnicos
Carácter x Línea16 x 2
Aspecto de la PantallaNegro sobre Gris
Voltaje Lógico3 V
Fuentes ConfiguradasInglés, Japonés
Modo de DisplayReflectivo
Tamaño de Caracter4.99
Display LCD, TipoSTN
Tamaño de Módulo65.5mm x 36.7mm
Temperatura de Trabajo Mín.-20
Temperatura de Trabajo Máx.70
Fabricación de la PantallaCOB
Color de RetroiluminaciónSin Retroiluminación
Rango de Producto-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (27-Jun-2024)
Resumen del producto
The MC21605H6W-SPR3-V2 from Midas is a chip on board LCD alphanumeric module. The overall size of module is 65.5mm x 36.7mm x 9.5mm (W x H x D), character size is 2.55mm x 4.99mm (W x H), character pitch is 0.61mm x 0.42mm (W x H).
- Typical input voltage is 3V
- Supply current is 1.5mA at Vdd = 5V
- 16 character number per line & 2 character line
- Character height is 5mm
- Yellow/green reflective STN
- 6 "o" clock viewing direction
- SPLC780D controller
- Operating temperature range from -20°C to 70°C
- 3V logic supply, standard parallel interface
- Display duty 1/16, Driving bias 1/5
- No backlight
- Preferred view angle - 6 o'clock
- -20 to +70°C wide operating temperature range
- 16 way through hole SIL (bottom, left) connection, 2.54mm pitch
Especificaciones técnicas
Carácter x Línea
16 x 2
Voltaje Lógico
3 V
Modo de Display
Reflectivo
Display LCD, Tipo
STN
Temperatura de Trabajo Mín.
-20
Fabricación de la Pantalla
COB
Rango de Producto
-
Aspecto de la Pantalla
Negro sobre Gris
Fuentes Configuradas
Inglés, Japonés
Tamaño de Caracter
4.99
Tamaño de Módulo
65.5mm x 36.7mm
Temperatura de Trabajo Máx.
70
Color de Retroiluminación
Sin Retroiluminación
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (27-Jun-2024)
Documentos técnicos (1)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (27-Jun-2024)
Descargue el certificado de cumplimiento del producto
Certificado de conformidad del producto
