CM300DX-24S
Módulo IGBT, Doble [medio puente], 300 A, 1.2 kV, 2.27 kW, 150 °C

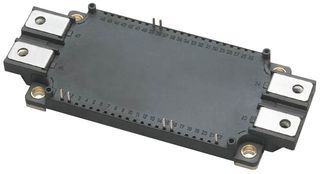

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteMITSUBISHI ELECTRIC
No. Parte FabricanteCM300DX-24S
No. Parte Newark73R7446
Rango de ProductoSerie NX-
Hoja de datos técnicos
Disponible para realizar pedido
Plazo de entrega estándar del fabricante: 44 semana(s)
| Cantidad | Precio en USD |
|---|---|
| 10+ | $173.580 |
| 25+ | $170.710 |
Precio para:Cada
Mínimo: 10
Múltiple: 1
$1,735.80
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteMITSUBISHI ELECTRIC
No. Parte FabricanteCM300DX-24S
No. Parte Newark73R7446
Rango de ProductoSerie NX-
Hoja de datos técnicos
Transistor, PolaridadCanal N Dual
Configuración IGBTDoble [medio puente]
Corriente del Colector Continua300A
Corriente de Colector DC300A
Tensión de Saturación Colector-Emisor Vce(on)1.2kV
Voltaje de Saturación Colector Emisor1.2kV
Disipación de Potencia2.27kW
Disipación de Potencia Pd2.27kW
Temperatura de Union, Tj Máx.150°C
Voltaje de Colector-Emisor V(br)ceo1.2kV
Temperatura de Trabajo Máx.150°C
Diseño de Transistor-
Terminación del IGBTPestaña
No. de Pines11Pines
Tecnología IGBTIGBT 6
Voltaje Máx. Colector a Emisor1.2kV
Montaje de TransistorPanel
Rango de ProductoSerie NX-
Sustancia Extremadamente Preocupante (SVHC)To Be Advised
Resumen del producto
El CM300DX-24S es un módulo dual IGBTMOD™ diseñado para su uso en aplicaciones de conmutación. El módulo de la serie NX-S consta de dos transistores IGBT en una configuración de medio puente con cada transistor que tiene un diodo de rueda libre de recuperación súper rápida conectado inversamente. Todos los componentes e interconexiones están aislados de la placa base de disipación de calor, lo que ofrece un montaje simplificado del sistema y gestión térmica.
- Poca energía de conducción
- Bajo voltaje de saturación de colector a emisor
- Diodo de rueda libre súper rápido discreto
- Placa base aislada para fácil disipación de calor
Aplicaciones
Control de Motor, Administración de Potencia
Especificaciones técnicas
Transistor, Polaridad
Canal N Dual
Corriente del Colector Continua
300A
Tensión de Saturación Colector-Emisor Vce(on)
1.2kV
Disipación de Potencia
2.27kW
Temperatura de Union, Tj Máx.
150°C
Temperatura de Trabajo Máx.
150°C
Terminación del IGBT
Pestaña
Tecnología IGBT
IGBT 6
Montaje de Transistor
Panel
Sustancia Extremadamente Preocupante (SVHC)
To Be Advised
Configuración IGBT
Doble [medio puente]
Corriente de Colector DC
300A
Voltaje de Saturación Colector Emisor
1.2kV
Disipación de Potencia Pd
2.27kW
Voltaje de Colector-Emisor V(br)ceo
1.2kV
Diseño de Transistor
-
No. de Pines
11Pines
Voltaje Máx. Colector a Emisor
1.2kV
Rango de Producto
Serie NX-
