CPF0603B11R5E1
Resistencia SMD Chip, 11.5 ohm, ± 0.1%, 62.5 mW, 0603 [1608 Metric], Película Delgada

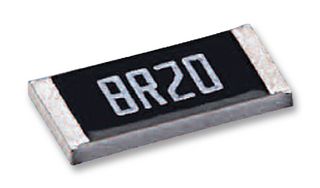

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteNEOHM - TE CONNECTIVITY
No. Parte FabricanteCPF0603B11R5E1
No. Parte Newark84Y4303
Rango de ProductoSerie CPF
Hoja de datos técnicos
750 En Stock
¿Necesita más?
Envío el mismo día
Haga el pedido antes de las 9 p.m., hora estándar del este, para un envío normal
Disponible en la cantidad indicada
| Cantidad | Precio en USD |
|---|---|
| 1+ | $0.047 |
| 10+ | $0.047 |
| 25+ | $0.047 |
| 50+ | $0.047 |
| 100+ | $0.047 |
Precio para:Cada (Empaquetado en Cinta Cortada)
Mínimo: 1
Múltiple: 1
$0.05
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteNEOHM - TE CONNECTIVITY
No. Parte FabricanteCPF0603B11R5E1
No. Parte Newark84Y4303
Rango de ProductoSerie CPF
Hoja de datos técnicos
Resistencia11.5ohm
Tolerancia de Resistencia± 0.1%
Potencia Nominal62.5mW
Cuerpo / Paquete de Resistencia0603 [1608 Metric]
Tecnología de la ResistenciaPelícula Delgada
Tipo de ResistenciaTCR baja precisión
Rango de ProductoSerie CPF
Coeficiente de Temperatura± 25ppm/°C
Voltaje Nominal50V
Longitud del Producto1.6mm
Ancho del Producto0.85mm
Temperatura de Trabajo Mín.-55°C
Temperatura de Trabajo Máx.155°C
Calificación-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto
Las series CPF de TE Connectivity son resistencias de chip de precisión de película delgada y alta estabilidad. El rango de resistencia incluye los valores de la década E24 y E96 de 1ohm a 3Mohm. Estas resistencias ofrecen varias disipaciones de potencia relacionadas con el tamaño del chip y son adecuadas para todas las aplicaciones en las que la precisión y la estabilidad son esenciales. Las resistencias de precisión fija de película delgada de la serie CPF tienen dimensiones físicas precisas y uniformes para facilitar la colocación.
- Tamaños de chip disponibles EIA 0201, 0402, 0603, 0805, 1206, 1210, 2010, 2512
- Disponible en valores de coeficiente de temperatura de 15ppm/°C, 25ppm/°C y 50ppm/°C
- Tolerancias de ±0.1%, ±0.5% y ±1%
- Acabado electrolítico 100% mate Sn
- Rango de temperatura de operación desde -55°C hasta 155°C
- Disponible en voltajes de funcionamiento de 15V, 25V, 50V, 100V y 150V
- Estabilidad del 0.5%
- Opciones de potencia nominal de 31.5mW, 63mW, 100mW, 125mW, 250mW y 500mW a 70°C
Especificaciones técnicas
Resistencia
11.5ohm
Potencia Nominal
62.5mW
Tecnología de la Resistencia
Película Delgada
Rango de Producto
Serie CPF
Voltaje Nominal
50V
Ancho del Producto
0.85mm
Temperatura de Trabajo Máx.
155°C
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
Tolerancia de Resistencia
± 0.1%
Cuerpo / Paquete de Resistencia
0603 [1608 Metric]
Tipo de Resistencia
TCR baja precisión
Coeficiente de Temperatura
± 25ppm/°C
Longitud del Producto
1.6mm
Temperatura de Trabajo Mín.
-55°C
Calificación
-
Documentos técnicos (3)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (21-Jan-2025)
Descargue el certificado de cumplimiento del producto
Certificado de conformidad del producto
