72981
Conector Coaxial / RF, SMB Coaxial, Macho Recto, Crimpado, 50 ohm, RG174, RG188, RG316, Latón

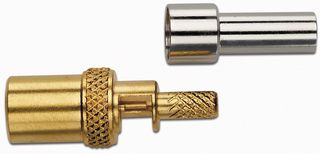

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
Disponible para realizar pedido
Plazo de entrega estándar del fabricante: 2 semana(s)
| Cantidad | Precio en USD |
|---|---|
| 1+ | $12.380 |
Precio para:Cada
Mínimo: 5
Múltiple: 5
$61.90
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricantePOMONA
No. Parte Fabricante72981
No. Parte Newark77M7304
Hoja de datos técnicos
Tipo de ConectorSMB Coaxial
Cuerpo del ConectorMacho Recto
Terminación CoaxialCrimpado
Impedancia50ohm
Tipo de Cable CoaxialRG174, RG188, RG316
Contacto, MaterialLatón
Recubrimiento del ContactoContactos con Recubrimiento de Oro
Frecuencia Máxima3GHz
Conector, MontajeMontaje de cable
Rango de Producto-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (15-Jun-2015)
Resumen del producto
El 72981 es un conector recto SMB de crimpado para usar con cables coaxiales RF RG174, RG188 y RG316. Tiene cuerpo de latón chapado en oro con contacto central chapado en oro y un aislante de PTFE.
- Acoplamiento a presión
- Rango de temperatura de operación entre -65 y 165°C
- 1.4 VSWR máximo
- Resistencia de aislamiento mínima de 1000MΩ
- Voltaje de resistencia dieléctrica de 750Vrms
- 250Vrms Voltaje máximo de trabajo
- Inserciones mínimas de 500 ciclos
- Cumple con MIL-C-39012, IEC 60169-1Q, BS9210N0007, NFC93650 y CECC 22130
- Maquinado de precisión
Especificaciones técnicas
Tipo de Conector
SMB Coaxial
Terminación Coaxial
Crimpado
Tipo de Cable Coaxial
RG174, RG188, RG316
Recubrimiento del Contacto
Contactos con Recubrimiento de Oro
Conector, Montaje
Montaje de cable
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (15-Jun-2015)
Cuerpo del Conector
Macho Recto
Impedancia
50ohm
Contacto, Material
Latón
Frecuencia Máxima
3GHz
Rango de Producto
-
Documentos técnicos (1)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (15-Jun-2015)
