VLA502-01
Controlador de Compuerta, 1 Canales, Aislado, IGBT, 21 Pines, SIP

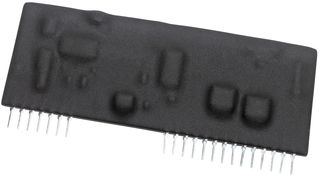

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricantePOWEREX
No. Parte FabricanteVLA502-01Copiar
Tiempo de entrega estándar del fabricante23 semanas
No. Parte Newark43J1091
Su número de pieza
8 En Stock
¿Necesita más?
Envío estándar sin costo
en pedidos superiores a $150 Dlls
| Cantidad | Precio en USD |
|---|---|
| 1+ | $72.460 |
| 5+ | $68.740 |
| 10+ | $64.980 |
| 25+ | $61.150 |
| 50+ | $57.030 |
| 100+ | $55.810 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$72.46
nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Información del producto
FabricantePOWEREX
No. Parte FabricanteVLA502-01Copiar
Tiempo de entrega estándar del fabricante23 semanas
No. Parte Newark43J1091
Hoja de datos técnicos
No. de Canales1Canales
Tipo de Controlador de CompuertaAislado
Configuración del Controlador-
Tipo de Interruptor de PotenciaIGBT
No. de Pines21Pines
Tipo de ControladorSIP
Estuche / Paquete CISIP
IC, MontajeThrough Hole
Tipo de EntradaNo Inversor
Corriente Fuente12A
Corriente Sumidero12A
Tensión de Alimentación Mín.-
Tensión de Alimentación Máx.16.5V
Temperatura de Trabajo Mín.-20°C
Temperatura de Trabajo Máx.60°C
Retardo de Entrada-
Retardo de Salida-
Rango de Producto-
Calificación-
Nivel de Sensibilidad a la Humedad (MSL)-
Sustancia Extremadamente Preocupante (SVHC)To Be Advised
Resumen del producto
VLA502-01 es un controlador de compuerta IGBT IC híbrido + convertidor CD/CD. Este dispositivo es un circuito de control de compuerta completamente aislado que consta de un amplificador de control de compuerta óptimamente aislado y un convertidor de CD a CD aislado. El controlador de compuerta proporciona una función de protección contra sobrecorriente basada en la detección de desaturación. Adecuado para accionar módulos IGBT para aplicaciones de sistemas servo inversores o de CA.
- Convertidor CD-CD aislado integrado para accionamiento de compuerta
- Tiempo de retardo de propagación: 0.4µs (típico)
- El contorno SIP permite más espacio en el área de montaje
- Tiempo de caída variable en la protección contra cortocircuitos
- Voltaje de aislamiento eléctrico entre entrada y salida (2500Vrms por 1 minuto)
- Entradas compatibles con CMOS, TTL
- Rango de voltaje de alimentación de 14.2 a 15.8V a Ta = 25 °C
- Corriente de entrada "H" de 10mA a Ta = 25°C
- Frecuencia de conmutación máxima de 60KHz
Especificaciones técnicas
No. de Canales
1Canales
Configuración del Controlador
-
No. de Pines
21Pines
Estuche / Paquete CI
SIP
Tipo de Entrada
No Inversor
Corriente Sumidero
12A
Tensión de Alimentación Máx.
16.5V
Temperatura de Trabajo Máx.
60°C
Retardo de Salida
-
Calificación
-
Sustancia Extremadamente Preocupante (SVHC)
To Be Advised
Tipo de Controlador de Compuerta
Aislado
Tipo de Interruptor de Potencia
IGBT
Tipo de Controlador
SIP
IC, Montaje
Through Hole
Corriente Fuente
12A
Tensión de Alimentación Mín.
-
Temperatura de Trabajo Mín.
-20°C
Retardo de Entrada
-
Rango de Producto
-
Nivel de Sensibilidad a la Humedad (MSL)
-
Documentos técnicos (1)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:To Be Advised
Descargue el certificado de cumplimiento del producto
Certificado de conformidad del producto
