CP82C54-10Z

El CP82C54-10Z es un temporizador de intervalo programable CMOS de alto rendimiento fabricado utilizando un proceso CMOS avanzado de 2 micrones. El 82C54 tiene tres contadores de 16 bits programables y funcionales independientemente, cada uno capaz de manejar frecuencias de entrada de reloj de hasta 10MHz (82C54-10). La configuración de alta velocidad y estándar industrial del 82C54 lo hace compatible con los microprocesadores CMOS Intersil 80C86, 80C88 y 80C286 junto con muchos otros procesadores estándar de la industria. Seis modos de temporizador programables permiten que el 82C54 se use como contador de eventos, indicador de tiempo transcurrido, one-shot programable , y muchas otras aplicaciones. El diseño del circuito CMOS estático garantiza un funcionamiento con bajo consumo. El proceso CMOS avanzado de Intersil produce una reducción significativa de la potencia con un rendimiento igual o mayor que los productos equivalentes existentes.

• Tres contadores independientes de 16 bits, seis modos de contador programables
• Comando de lectura de estado, conteo binario o BCD
• Totalmente compatible con TTL, fuente de alimentación única de 5V
• La corriente de fuga de salida es de +10µA típica en (VOUT = GND o VCC, pines DIP 1-8)
• La corriente de la fuente de alimentación en espera es de 10µA típica a (VCC = 5.5V, VIN = GND o VCC)
• La corriente de alimentación de funcionamiento es de 10mA típica a (VCC = 5.5V, CLK0 = CLK1 = CLK2 = 8MHz)
• La capacitancia de entrada es 20pF típica a (FREQ = 1MHz)
• Periodo de reloj mínimo de 100ns a (VCC = +5.0V ±10%)
• Rango de temperatura de operación de 0°C a +70°C

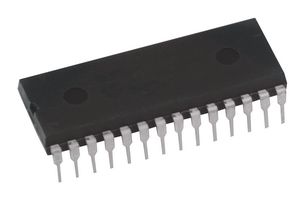

• Paquete PDIP de 24 terminales
