MEC1-120-02-F-D-EM2
Conector Borde de Tarjeta, Lado Doble, 1.57 mm, 40 Contactos, Montaje en Borde, Recto

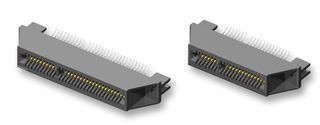

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteSAMTEC
No. Parte FabricanteMEC1-120-02-F-D-EM2
No. Parte Newark41T0706
Rango de ProductoSerie MEC1-EM
Hoja de datos técnicos
34 En Stock
¿Necesita más?
Entrega en 2-4 días hábiles(UK stock)
Haga el pedido antes de las 9 p.m. EST para un envío normal
| Cantidad | Precio en USD |
|---|---|
| 1+ | $8.980 |
| 10+ | $8.480 |
| 100+ | $7.420 |
| 250+ | $6.570 |
| 500+ | $6.180 |
| 1000+ | $5.890 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$8.98
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteSAMTEC
No. Parte FabricanteMEC1-120-02-F-D-EM2
No. Parte Newark41T0706
Rango de ProductoSerie MEC1-EM
Hoja de datos técnicos
Tipo de Conector de Borde de TarjetaLado Doble
Núm. de Contactos38Contactos
Grosor de Tarjeta1.57mm
No. de Contactos40 Contactos
Espaciado, Paso1mm
Conector, MontajeMontaje en Borde
Orientación de Cuerpo de ConectorRecto
Tipo de Terminación del ContactoSoldable
Núm. de Filas2Líneas
Revestimiento de Contacto - Lado de AcoplamientoContactos Chapados en Oro
Material del Cuerpo del ConectorCuerpo de LCP ( Polímero de Cristal Líquido)
Rango de ProductoSerie MEC1-EM
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto
El MEC1-120-02-F-D-EM2 es un socket de tarjeta Mini Edge con montaje en borde de 40 posiciones y 2 filas con contactos de bronce fosforoso chapados en oro y un aislante de polímero de cristal líquido negro. Acepta tarjetas de 0.062 pulgadas (1.60mm) de grosor.
- Corriente nominal de 1.8A por pin
- Rango de temperatura de operación entre -55 y +125°C
Especificaciones técnicas
Tipo de Conector de Borde de Tarjeta
Lado Doble
Grosor de Tarjeta
1.57mm
Espaciado, Paso
1mm
Conector, Montaje
Montaje en Borde
Tipo de Terminación del Contacto
Soldable
Revestimiento de Contacto - Lado de Acoplamiento
Contactos Chapados en Oro
Rango de Producto
Serie MEC1-EM
Núm. de Contactos
38Contactos
No. de Contactos
40 Contactos
Género
Receptáculo eléctrico
Orientación de Cuerpo de Conector
Recto
Núm. de Filas
2Líneas
Material del Cuerpo del Conector
Cuerpo de LCP ( Polímero de Cristal Líquido)
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
