TMM-111-01-L-D-SM-TR

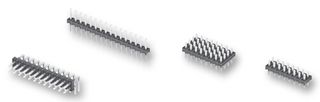

Cabezal de Pin, Tarjeta-a-Tarjeta, 2 mm, 2 Líneas, 22 Contactos, Montaje Superficial, Serie TMM
No está disponible
Información del producto
FabricanteSAMTEC
No. Parte FabricanteTMM-111-01-L-D-SM-TR
No. Parte Newark85P5888
Rango de ProductoSerie TMM
Hoja de datos técnicos
Sistemas de ConectorTarjeta-a-Tarjeta
Espaciado, Paso2mm
No. de Filas2Líneas
No. de Contactos22Contactos
Tipo de Terminación del ContactoMontaje Superficial
Rango de ProductoSerie TMM
Cubierta de ConectorSin Envoltura
Contacto, MaterialBronce Fosforado
Recubrimiento del ContactoContactos con Recubrimiento de Oro
Tipo de ConectorPin Header
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Alternativas para el número de pieza TMM-111-01-L-D-SM-TR
1 producto (s) encontrado (s)
Resumen del producto
La serie TMM de Samtec son encabezados de tira de terminal de perfil bajo. Estos son cabezales de soporte de superficie sin envoltura con postes cuadrados de 0.020 "(0.50 mm) y se acoplan con las series de conectores Samtec CLT, SQT, SQW, ESQT, TLE, SMM, MMS y TCSD. El diseño de perfil bajo proporciona flexibilidad en los tres ejes de hasta cuatro filas de ancho y 200 pines. Los cabezales de regletas de montaje en superficie están disponibles en una gran variedad de longitudes y opciones de terminales.
- Ordenable con una/dos filas (opción -S/-D)
- Paso entre terminales de 2mm (2 a 40 contactos por fila)
- Alto rango de temperatura de funcionamiento de -55°C a 125°C para contactos chapados en oro de 10μ"
- El material de las contactos es bronce fosforado
- Material aislante de polímero de cristal líquido negro
- Corriente nominal es 3.2A
- Cumple con las normas UL E111594 y CSA 090871_0_000
Especificaciones técnicas
Sistemas de Conector
Tarjeta-a-Tarjeta
No. de Filas
2Líneas
Tipo de Terminación del Contacto
Montaje Superficial
Cubierta de Conector
Sin Envoltura
Recubrimiento del Contacto
Contactos con Recubrimiento de Oro
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
Espaciado, Paso
2mm
No. de Contactos
22Contactos
Rango de Producto
Serie TMM
Contacto, Material
Bronce Fosforado
Tipo de Conector
Pin Header
Documentos técnicos (4)
Legislación y medioambiente
US ECCN:Unknown
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (21-Jan-2025)
Descargue el certificado de cumplimiento del producto
Certificado de conformidad del producto
