2N5240
Transistor Bipolar (BJT) Individual, NPN, 300 V, 5 A, 100 W, TO-3, Agujero Pasante

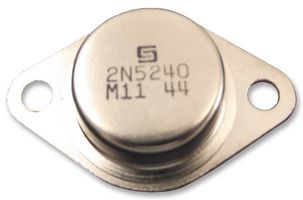

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
No está disponible
Información del producto
FabricanteSOLID STATE
No. Parte Fabricante2N5240
No. Parte Newark67R1100
Hoja de datos técnicos
Transistor, PolaridadNPN
Voltaje de Colector-Emisor V(br)ceo300V
Voltaje Máx. Colector a Emisor300V
Corriente del Colector Continua5A
Disipación de Potencia Pd100W
Disipación de Potencia100W
Corriente de Colector DC5A
Ganancia de Corriente DC hFE80hFE
Montaje de TransistorAgujero Pasante
No. de Pines2Pines
Diseño de TransistorTO-3
Frecuencia de Transición2MHz
Ganancia Mínima de Corriente CD hFE Mín.80hFE
Temperatura de Trabajo Máx.200°C
Calificación-
Rango de Producto-
Nivel de Sensibilidad a la Humedad (MSL)-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (27-Jun-2024)
Resumen del producto
El 2N5240 es un transistor de potencia de silicio NPN de 300V diseñado para su uso en reguladores de conmutación de potencia de alto voltaje, alta velocidad, convertidores, inversores y aplicaciones de sistemas de control de motores.
- Voltaje mínimo de mantenimiento de colector a emisor de 300V (VCEO (sus))
- Voltaje máximo de saturación de colector a emisor de 2.5V (VCEO (sat))
- Corriente base de 2A (IB)
- Voltaje de colector-base de 375V
- Voltaje de emisor-base de 6V
- Resistencia térmica de 1.75°C/W, de unión a carcasa
Especificaciones técnicas
Transistor, Polaridad
NPN
Voltaje Máx. Colector a Emisor
300V
Disipación de Potencia Pd
100W
Corriente de Colector DC
5A
Montaje de Transistor
Agujero Pasante
Diseño de Transistor
TO-3
Ganancia Mínima de Corriente CD hFE Mín.
80hFE
Calificación
-
Nivel de Sensibilidad a la Humedad (MSL)
-
Voltaje de Colector-Emisor V(br)ceo
300V
Corriente del Colector Continua
5A
Disipación de Potencia
100W
Ganancia de Corriente DC hFE
80hFE
No. de Pines
2Pines
Frecuencia de Transición
2MHz
Temperatura de Trabajo Máx.
200°C
Rango de Producto
-
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (27-Jun-2024)
Documentos técnicos (1)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:No
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):No
Valor de sustancia extremadamente preocupante:No SVHC (27-Jun-2024)
