2N6044
Transistor Darlington, Darlington, NPN, 80 V, 75 W, 8 A, TO-220, 3 Pines

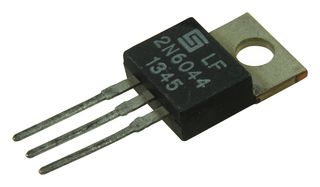

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
No está disponible
Información del producto
FabricanteSOLID STATE
No. Parte Fabricante2N6044
No. Parte Newark10P5470
Hoja de datos técnicos
Transistor, PolaridadNPN
Voltaje Máx. Colector a Emisor80V
Voltaje de Colector-Emisor V(br)ceo80
Disipación de Potencia Pd75
Frecuencia de Transición-
Corriente del Colector Continua8A
Corriente de Colector DC8
Disipación de Potencia75W
Encapsulado de Transistor RFTO-220
No. de Pines3Pines
Ganancia de Corriente DC hFE1000
Diseño de TransistorTO-220
Montaje de TransistorAgujero Pasante
Temperatura de Trabajo Máx.150
Ganancia Mínima de Corriente CD hFE Mín.1000hFE
Rango de Producto-
Calificación-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (27-Jun-2024)
Resumen del producto
El 2N6044 es un transistor de potencia de silicio NPN complementario de Darlington, diseñado para su uso en amplificadores de propósito general y aplicaciones de conmutación de baja velocidad.
- Voltaje de mantenimiento colector-emisor de 60V
- Construcción monolítica con resistencia de derivación base-emisor incorporada
Especificaciones técnicas
Transistor, Polaridad
NPN
Voltaje de Colector-Emisor V(br)ceo
80
Frecuencia de Transición
-
Corriente de Colector DC
8
Encapsulado de Transistor RF
TO-220
Ganancia de Corriente DC hFE
1000
Montaje de Transistor
Agujero Pasante
Ganancia Mínima de Corriente CD hFE Mín.
1000hFE
Calificación
-
Voltaje Máx. Colector a Emisor
80V
Disipación de Potencia Pd
75
Corriente del Colector Continua
8A
Disipación de Potencia
75W
No. de Pines
3Pines
Diseño de Transistor
TO-220
Temperatura de Trabajo Máx.
150
Rango de Producto
-
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (27-Jun-2024)
Documentos técnicos (1)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (27-Jun-2024)
