HVR3700007504FR500
Resistencia Through-Hole (THD), 7.5 Mohm, Serie HVR37, 500 mW, ± 1%, Axial Leaded, 3.5 kV

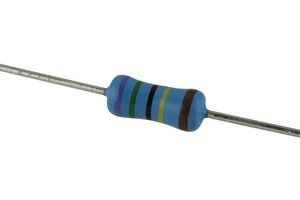

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteVISHAY
No. Parte FabricanteHVR3700007504FR500
No. Parte Newark84R1480
Rango de ProductoSerie HVR37
Hoja de datos técnicos
Disponible para realizar pedido
Plazo de entrega estándar del fabricante: 14 semana(s)
| Cantidad | Precio en USD |
|---|---|
| 500+ | $0.165 |
Precio para:Cada (Empaquetado en Cinta Cortada)
Mínimo: 5000
Múltiple: 5000
$825.00
nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Información del producto
FabricanteVISHAY
No. Parte FabricanteHVR3700007504FR500
No. Parte Newark84R1480
Rango de ProductoSerie HVR37
Hoja de datos técnicos
Resistencia7.5
Rango de ProductoSerie HVR37
Potencia Nominal500
Tolerancia de Resistencia± 1%
Cuerpo / Paquete de ResistenciaAxial Leaded
Voltaje Nominal3.5
Tecnología de la ResistenciaPelícula Metálica
Coeficiente de Temperatura± 200ppm/K
Tipo de ResistenciaAlto Voltaje
Diámetro del Producto4
Longitud del Producto12
Ancho del Producto-
Temperatura de Trabajo Mín.-55
Temperatura de Trabajo Máx.155
Calificación-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (07-Nov-2024)
Resumen del producto
Las series HVR37 de Vishay son resistencias con plomo de película metálica de alto voltaje y óhmicas. Una película homogénea de aleación metálica se deposita sobre un cuerpo cerámico de alto grado. Después de que se haya cortado una ranura helicoidal en la capa resistiva, los alambres de cobre electrolíticos estañados se sueldan a los extremos. Las resistencias están recubiertas con una laca azul no inflamable que proporciona protección eléctrica, mecánica y climática. Las aplicaciones típicas incluyen fuentes de alimentación, balastro electrónico, electrodomésticos y televisión.
- El rango de resistencia incluye valores de E24, E96 década de 100Kohm a 10Mohm
- Disipación nominal de 0.5W
- Tolerancia de Resistencia de ±5%, ±1%
- Coeficiente de temperatura de 200ppm/K
- 55/155/56 categoría climática (LCT/UCT/días)
- Tamaño pequeño
- Capacidad de carga de pulsos altos (hasta 10KV)
- El voltaje máximo permitido (Umax) es 3500VCD, 2500Vrms
- Resistencia de alto voltaje
Especificaciones técnicas
Resistencia
7.5
Potencia Nominal
500
Cuerpo / Paquete de Resistencia
Axial Leaded
Tecnología de la Resistencia
Película Metálica
Tipo de Resistencia
Alto Voltaje
Longitud del Producto
12
Temperatura de Trabajo Mín.
-55
Calificación
-
Rango de Producto
Serie HVR37
Tolerancia de Resistencia
± 1%
Voltaje Nominal
3.5
Coeficiente de Temperatura
± 200ppm/K
Diámetro del Producto
4
Ancho del Producto
-
Temperatura de Trabajo Máx.
155
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (07-Nov-2024)
Documentos técnicos (2)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (07-Nov-2024)
