IHLP2525BDER2R2M01
Inductor de Potencia (SMD), 2.2 µH, 6.5 A, Apantallado, 14 A, Serie IHLP-2525BD-01

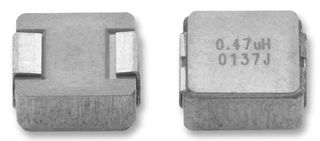

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteVISHAY
No. Parte FabricanteIHLP2525BDER2R2M01
No. Parte Newark53K4218
Rango de ProductoSerie IHLP-2525BD-01
Hoja de datos técnicos
Opciones de embalaje
13 En Stock
¿Necesita más?
Envío el mismo día
Haga el pedido antes de las 9 p.m., hora estándar del este, para un envío normal
Disponible en la cantidad indicada
| Cantidad | Precio en USD |
|---|---|
| 1+ | $0.243 |
Precio para:Cada (Empaquetado en Cinta Cortada)
Mínimo: 1
Múltiple: 1
$0.24
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteVISHAY
No. Parte FabricanteIHLP2525BDER2R2M01
No. Parte Newark53K4218
Rango de ProductoSerie IHLP-2525BD-01
Hoja de datos técnicos
Inductancia2.2
Corriente RMS (Irms)6.5
Construcción del inductorApantallado
Rango de ProductoSerie IHLP-2525BD-01
Corriente de Saturación (Isat)14
Cubierta del Inductor de Potencia6.86mm x 6.47mm x 2.4mm
Estuche / Paquete del Inductor2525 [6363 Métrico]
Inductancia, Tolerancia± 20%
Resistencia DC Máx.0.034
Longitud del Producto6.86
Ancho del Producto6.47
Altura del Producto2.4
Sustancia Extremadamente Preocupante (SVHC)No SVHC (07-Nov-2024)
Resumen del producto
La serie IHLP-2525BD-01 de Vishay es un inductor de alta corriente de bajo perfil y montaje en superficie. El valor de inductancia varía de 0.1μH a 10μH. Las aplicaciones típicas incluyen PDA/notebook/desktop/server, convertidores POL de alta corriente, fuentes de alimentación, dispositivos alimentados por batería, convertidores CD/CD.
- Tamaño de chip estándar EIA 2525 (6363 métrico)
- Tolerancia de ±20%
- Rango de frecuencia hasta 5MHz
- Construcción blindada
- DCR/μH más bajo, en este tamaño de paquete
- Maneja altos picos de corriente transitoria sin saturación
- Ultra bajo ruido de zumbido, debido a la construcción compuesta
- Rango de temperatura de operación -55°C a +125°C
Especificaciones técnicas
Inductancia
2.2
Construcción del inductor
Apantallado
Corriente de Saturación (Isat)
14
Estuche / Paquete del Inductor
2525 [6363 Métrico]
Resistencia DC Máx.
0.034
Ancho del Producto
6.47
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (07-Nov-2024)
Corriente RMS (Irms)
6.5
Rango de Producto
Serie IHLP-2525BD-01
Cubierta del Inductor de Potencia
6.86mm x 6.47mm x 2.4mm
Inductancia, Tolerancia
± 20%
Longitud del Producto
6.86
Altura del Producto
2.4
Productos relacionados
3 productos encontrados
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (07-Nov-2024)
