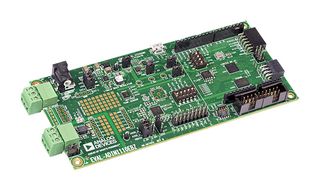

EVAL-ADIN1110EBZ

La EVAL-ADIN1110EBZ es una plataforma de evaluación para evaluar el MAC-PHY Ethernet 10BASE-T1L de baja potencia, industrial y robusto ADIN1110. Es una plataforma flexible que permite una evaluación rápida del MAC-PHY 10BASE-T1L ADIN1110, robusto y de bajo consumo. Proporciona conexiones Ethernet de par único (SPE) de 10Mbit por segundo con dispositivos a través de 1.7km de cable. La tarjeta de evaluación ofrece dos modos de funcionamiento para una máxima flexibilidad. Conectado a una PC a través del puerto USB, se puede acceder al conjunto completo de configuraciones y funciones del registro ADIN1110, como monitoreo y diagnóstico de la calidad del enlace, a través del USB mediante la interfaz de comando en serie. La tarjeta también proporciona una interfaz Arduino. Alternativamente, la tarjeta puede funcionar en modo independiente donde se configura estableciendo enlaces e interruptores de configuración de hardware. Los LED integrados proporcionan indicación de estado. La interfaz SPI proporciona configuración y acceso a datos al ADIN1110.

• Accesor amigable con el usuario a todas las funciones de ADIN1110
• Operación configurada por hardware independiente
• Fuentes de alimentación flexibles y opciones de creación de prototipos
• Microcontrolador integrado de consumo ultrabajo ARM Cortex-M4 STM32L4S5QII3P

Contenido

La tarjeta EVAL-ADIN1110EBZ, 2 conectores de terminales de tornillo enchufables para cable 10BASE-T1L y fuente de alimentación externa, cable USB-A a Micro USB-B (1 metro).

Notas

Los productos ADI solo están autorizados (y vendidos) para su uso por parte del cliente y no deben revenderse ni transmitirse de otro modo a ningún tercero.
