IM828XCCXKMA1
Módulo Inteligente de Energía (IPM), MOSFET, 1.2 kV, 35 A, 2.5 kV, DIP, DIPIPM
La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteINFINEON
No. Parte FabricanteIM828XCCXKMA1
No. Parte Newark22AJ0122
Rango de ProductoCIPOS Maxi
Hoja de datos técnicos
135 En Stock
¿Necesita más?
17 Entrega en 1-3 días hábiles(US stock)
118 Entrega en 2-4 días hábiles(UK stock)
Pedido antes de las 9 p.m.
| Cantidad | Precio en USD |
|---|---|
| 1+ | $86.920 |
| 5+ | $81.340 |
| 10+ | $75.750 |
| 25+ | $70.170 |
Precio para:Cada
Mínimo: 1
Múltiple: 1
$86.92
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteINFINEON
No. Parte FabricanteIM828XCCXKMA1
No. Parte Newark22AJ0122
Rango de ProductoCIPOS Maxi
Hoja de datos técnicos
Dispositivo de Alimentación IPMMOSFET
Voltaje Nominal (Vces / Vdss)1.2kV
Corriente Nominal (Ic / Id)35A
Voltaje de Aislamiento2.5kV
Diseño IPMDIP
Serie IPMDIPIPM
Rango de ProductoCIPOS Maxi
Sustancia Extremadamente Preocupante (SVHC)No SVHC (21-Jan-2025)
Resumen del producto

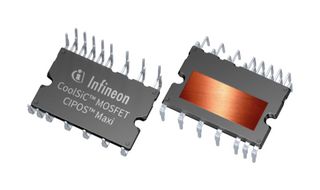

IM828XCCXKMA1 is a CIPOS™ Maxi 1200V, 20A three-phase intelligent power module. This CIPOS™ Maxi 1200V, 20A three-phase CoolSiC™ MOSFET based intelligent power module with open emitter in DIP 36x23D package providing fully-featured compact inverter solution with excellent thermal conduction for industrial applications including industrial drives, HVAC, active filters, motor controls and etc. Also suitable for Commercial HVAC EV charging, general purpose motor drive - variating frequency and voltage, heating ventilation and air conditioning (HVAC), industrial motor drives and controls.
- Based on 1200V CoolSiC™ MOSFETs
- Motor power rating up to 4.8KW at 10KHz
- Rugged 1200V SOI gate driver technology with stability against transient
- Over current shutdown
- Under-voltage lockout at all channels
- All of 6 switches turn off during protection
- Cross-conduction prevention
- Built-in NTC thermistor for temperature monitor
- Programmable fault clear timing and enable input
- UL-certified
Especificaciones técnicas
Dispositivo de Alimentación IPM
MOSFET
Corriente Nominal (Ic / Id)
35A
Diseño IPM
DIP
Rango de Producto
CIPOS Maxi
Voltaje Nominal (Vces / Vdss)
1.2kV
Voltaje de Aislamiento
2.5kV
Serie IPM
DIPIPM
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (21-Jan-2025)
Documentos técnicos (2)
Legislación y medioambiente
US ECCN:Unknown
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (21-Jan-2025)
Descargue el certificado de cumplimiento del producto
Certificado de conformidad del producto
