LM2901NG
Comparador Analógico, Cuádruple, Uso General, 4 Canales, 1.3 µs, 3V to 36V, DIP, 14 Pines

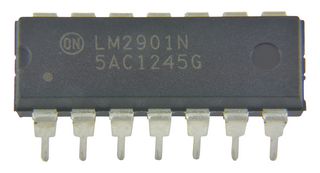

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteONSEMI
No. Parte FabricanteLM2901NG
No. Parte Newark45J0721
Rango de ProductoSerie LM2901
Hoja de datos técnicos
Disponible para realizar pedido
Plazo de entrega estándar del fabricante: 6 semana(s)
Información del producto
FabricanteONSEMI
No. Parte FabricanteLM2901NG
No. Parte Newark45J0721
Rango de ProductoSerie LM2901
Hoja de datos técnicos
Comparador. TipoUso General
No. de Canales4Canales
No. de Comparadores4
Tiempo de Respuesta / Retardo de Propagación1.3µs
Tensión de Alimentación, Rango3V to 36V
Estuche / Paquete CIDIP
No. de Pines14Pines
Tipo de Fuente de AlimentaciónSuministro simple y doble
IC, MontajeThrough Hole
Temperatura de Trabajo Mín.-40°C
Temperatura de Trabajo Máx.105°C
Rango de ProductoSerie LM2901
Calificación-
Nivel de Sensibilidad a la Humedad (MSL)-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (15-Jan-2019)
Norma de Cualificación Automotriz-
Modelo de ComparadorDIP
IC, Tipo de SalidaCMOS, TTL
No. de Comparadores4 Comparadores
Tiempo de Respuesta1.3µs
Resumen del producto
El LM2901NG es un comparador cuádruple de suministro único en paquete DIP de 14 pines. Tiene baja tensión de saturación de salida de 130mV a 4mA. Este comparador está diseñado para su uso en aplicaciones de detección de nivel, detección de bajo nivel y memoria. Las abrazaderas ESD en las entradas aumentan la confiabilidad sin afectar el funcionamiento del dispositivo.
- Funcionamiento mediante suministro único entre 3V y 36V
- Operación de suministro dividido de ±1.5V a ±18V
- Baja corriente de polarización de entrada de 25nA
- Baja corriente de compensación de entrada de ±5nA
- Bajo voltaje de compensación de entrada de ±2V
- Rango de voltaje de modo común de entrada a GND
- Compatible con TTL y CMOS
- Corriente de suministro de 0.8mA en RL = ∞ y ganancia de voltaje de 100 en RL ≥ 15Kohm, VCC = 15Vcd
- Tiempo de respuesta de 1.3µs a VRL = 5Vdc, RL = 5.1Kohm
- Rango de temperatura ambiente de funcionamiento desde -40°C hasta +105°C
Especificaciones técnicas
Comparador. Tipo
Uso General
No. de Comparadores
4
Tensión de Alimentación, Rango
3V to 36V
No. de Pines
14Pines
IC, Montaje
Through Hole
Temperatura de Trabajo Máx.
105°C
Calificación
-
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (15-Jan-2019)
Modelo de Comparador
DIP
No. de Comparadores
4 Comparadores
No. de Canales
4Canales
Tiempo de Respuesta / Retardo de Propagación
1.3µs
Estuche / Paquete CI
DIP
Tipo de Fuente de Alimentación
Suministro simple y doble
Temperatura de Trabajo Mín.
-40°C
Rango de Producto
Serie LM2901
Nivel de Sensibilidad a la Humedad (MSL)
-
Norma de Cualificación Automotriz
-
IC, Tipo de Salida
CMOS, TTL
Tiempo de Respuesta
1.3µs
Documentos técnicos (2)
Alternativas para el número de pieza LM2901NG
1 producto (s) encontrado (s)
Productos relacionados
5 productos encontrados
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (15-Jan-2019)
