ST32ETA302
Recortador, Una Vuelta, Cermet, Ajuste Superior, 3 kohm, Surface Mount, 1 Vueltas

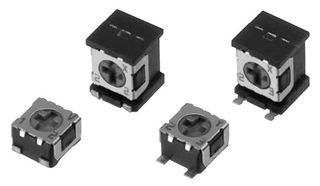

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
FabricanteVISHAY
No. Parte FabricanteST32ETA302
No. Parte Newark26M8213
Rango de ProductoSerie ST32E
Hoja de datos técnicos
Disponible para realizar pedido
Plazo de entrega estándar del fabricante: 14 semana(s)
Información del producto
FabricanteVISHAY
No. Parte FabricanteST32ETA302
No. Parte Newark26M8213
Rango de ProductoSerie ST32E
Hoja de datos técnicos
Tipo de TrimmerUna Vuelta
Material del ElementoCermet
Tipo de AjusteAjuste Superior
Resistencia de la Pista3kohm
Potenciómetro, MontajeSurface Mount
Número de Giros1Vueltas
Tolerancia de Resistencia± 20%
Coeficiente de Temperatura± 100ppm/°C
Rango de ProductoSerie ST32E
Potencia Nominal125mW
Forma / Tamaño de Trimmer3.4 Pulgada Cuadrado
Cuerpo / Paquete de ResistenciaSMD
Longitud del Producto3.4mm
Ancho del Producto3.4mm
Altura del Producto2mm
Temperatura de Trabajo Mín.-55°C
Temperatura de Trabajo Máx.125°C
Calificación-
Nivel de Sensibilidad a la Humedad (MSL)-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (17-Jan-2023)
Resumen del producto
El trimmer de cermet sellada/lavable de montaje en superficie de una sola vuelta de la serie ST32E con terminales con plomo proporciona una gran fuerza adhesiva contra la flexión de PCB. Tiene limpiaparabrisas de aleación multimetal, cubierta de acero inoxidable y elemento base de cerámica.
- Estilos de ajuste superior y lateral
- Rotor con una ranura cruzada para facilitar el ajuste
- Configuraciones de gancho en J, ala de gaviota y terminal emplomado
- Carcasa de epoxi
- Junta tórica de caucho de silicona
- Rotor PPS y electrodo cermet Ag-Pd
- Elemento resistivo cermet RuO₂
Especificaciones técnicas
Tipo de Trimmer
Una Vuelta
Tipo de Ajuste
Ajuste Superior
Potenciómetro, Montaje
Surface Mount
Tolerancia de Resistencia
± 20%
Rango de Producto
Serie ST32E
Forma / Tamaño de Trimmer
3.4 Pulgada Cuadrado
Longitud del Producto
3.4mm
Altura del Producto
2mm
Temperatura de Trabajo Máx.
125°C
Nivel de Sensibilidad a la Humedad (MSL)
-
Material del Elemento
Cermet
Resistencia de la Pista
3kohm
Número de Giros
1Vueltas
Coeficiente de Temperatura
± 100ppm/°C
Potencia Nominal
125mW
Cuerpo / Paquete de Resistencia
SMD
Ancho del Producto
3.4mm
Temperatura de Trabajo Mín.
-55°C
Calificación
-
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (17-Jan-2023)
Documentos técnicos (2)
Alternativas para el número de pieza ST32ETA302
1 producto (s) encontrado (s)
Productos relacionados
1 producto (s) encontrado (s)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (17-Jan-2023)
