MRF1535NT1
Transistor FET RF, 40 V, 6 A, 35 W, 400 MHz, 520 MHz, TO-272

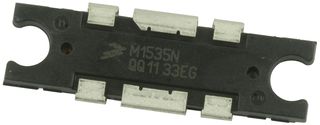

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
No está disponible
Información del producto
FabricanteNXP
No. Parte FabricanteMRF1535NT1
No. Parte Newark22M7859
Hoja de datos técnicos
Voltaje de Drenaje-Fuente Vds40
Intensidad Drenador Continua Id6
Disipación de Potencia35
Disipación de Potencia Pd35W
Frecuencia de Funcionamiento Mín.400
Frecuencia de Funcionamiento Máx.520
Diseño de TransistorTO-272
Encapsulado de Transistor RFTO-272
No. de Pines6Pines
Temperatura de Trabajo Máx.200
Tipo de CanalCanal N
Montaje de TransistorBrida
Rango de Producto-
Nivel de Sensibilidad a la Humedad (MSL)MSL 3 - 168 hours
Sustancia Extremadamente Preocupante (SVHC)No SVHC (15-Jan-2019)
Resumen del producto
The MRF1535NT1 is a lateral N-channel broadband RF Power MOSFET designed for broadband commercial and industrial applications with frequencies to 520MHz. The high gain and broadband performance of this device makes it ideal for large-signal, common source amplifier applications in 12.5V mobile FM equipment.
- Capable of handling 20:1 VSWR (at 15.6VDC, 520MHz, 2dB overdrive)
- Excellent thermal stability
- Characterized with series equivalent large-signal impedance parameters
- 55% Efficiency (at 520MHz, 12.5V)
- 13.5dB Power gain (at 520MHz, 12.5V)
- ±20V Gate to Source voltage (VGS)
- LDMOS Die technology
- 0.9°C/W Thermal resistance
Especificaciones técnicas
Voltaje de Drenaje-Fuente Vds
40
Disipación de Potencia
35
Frecuencia de Funcionamiento Mín.
400
Diseño de Transistor
TO-272
No. de Pines
6Pines
Tipo de Canal
Canal N
Rango de Producto
-
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (15-Jan-2019)
Intensidad Drenador Continua Id
6
Disipación de Potencia Pd
35W
Frecuencia de Funcionamiento Máx.
520
Encapsulado de Transistor RF
TO-272
Temperatura de Trabajo Máx.
200
Montaje de Transistor
Brida
Nivel de Sensibilidad a la Humedad (MSL)
MSL 3 - 168 hours
Documentos técnicos (3)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (15-Jan-2019)
