MRFE6VP100HR5
Transistor FET RF, 133 VDC, 100 W, 1.8 MHz, 2 GHz, NI-780

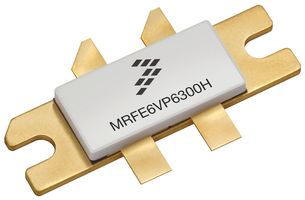

La imagen solo tiene fines ilustrativos. Consulte la descripción del producto.
Disponible para realizar pedido
Plazo de entrega estándar del fabricante: 21 semana(s)
| Cantidad | Precio en USD |
|---|---|
| 50+ | $136.010 |
Precio para:Cada (Empaquetado en Cinta Cortada)
Mínimo: 50
Múltiple: 50
$6,800.50
Agregar número de pieza /nota de línea
Se agregó a su confirmación de pedido, factura y nota de envío solo para este pedido.
Este número se agregará a la confirmación del pedido, la factura, la nota de envío, el correo electrónico de confirmación y la etiqueta del producto.
Información del producto
FabricanteNXP
No. Parte FabricanteMRFE6VP100HR5
No. Parte Newark28W3506
Hoja de datos técnicos
Voltaje de Drenaje-Fuente Vds133
Disipación de Potencia100
Intensidad Drenador Continua Id-
Disipación de Potencia Pd100W
Frecuencia de Funcionamiento Mín.1.8
Frecuencia de Funcionamiento Máx.2
Diseño de TransistorNI-780
Encapsulado de Transistor RFNI-780
Núm. de Contactos4Pines
Temperatura de Trabajo Máx.150
Rango de Producto-
Nivel de Sensibilidad a la Humedad (MSL)-
Sustancia Extremadamente Preocupante (SVHC)No SVHC (27-Jun-2024)
Resumen del producto
MRFE6VP100HR5 is a RF power LDMOS transistor designed for both narrowband and broadband ISM, broadcast and aerospace applications operating at frequencies from 1.8 to 2000MHz. It is fabricated using NXP enhanced ruggedness platform and are suitable for use in applications where high VSWRs are encountered.
- Wide operating frequency range
- Extremely rugged
- Unmatched, capable of very broadband operation
- Integrated stability enhancements
- Low thermal resistance and integrated ESD protection circuitry
- 400nAdc max gate source leakage current (VGS = 5Vdc, VDS = 0Vdc)
- 133VDC min drain source breakdown voltage (VGS = 0Vdc, ID = 50mA)
- 10μAdc max zero gate voltage drain leakage current (VDS = 100Vdc, VGS = 0Vdc)
- 27dB max power gain, 70% typ drain efficiency
- NI-780 transistor case style and 225°C max operating temperature
Especificaciones técnicas
Voltaje de Drenaje-Fuente Vds
133
Intensidad Drenador Continua Id
-
Frecuencia de Funcionamiento Mín.
1.8
Diseño de Transistor
NI-780
Núm. de Contactos
4Pines
Rango de Producto
-
Sustancia Extremadamente Preocupante (SVHC)
No SVHC (27-Jun-2024)
Disipación de Potencia
100
Disipación de Potencia Pd
100W
Frecuencia de Funcionamiento Máx.
2
Encapsulado de Transistor RF
NI-780
Temperatura de Trabajo Máx.
150
Nivel de Sensibilidad a la Humedad (MSL)
-
Documentos técnicos (4)
Productos relacionados
1 producto (s) encontrado (s)
Legislación y medioambiente
US ECCN:EAR99
EU ECCN:Unknown
Conforme a RoHS:Sí
RoHS
Cumplimiento de ftalatos con respecto a la restricción de sustancias peligrosas (RoHS):Sí
RoHS
Valor de sustancia extremadamente preocupante:No SVHC (27-Jun-2024)
Descargue el certificado de cumplimiento del producto
Certificado de conformidad del producto
